para protecciones telescópicas
Modelos: LN • LTK • LT y LTC • LT-3 • LTSA y LTM

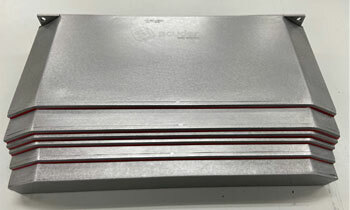

Este tipo de limpia guías es imprescindible para evitar la entrada de suciedad y viruta entre las chapas de las defensas telescópicas, logrando así alargar la vida de la maquinaria, protegiéndola de posibles averías y desajustes.
En Scuder Way Wipers fabricamos una amplia gama de series de limpia guías especiales para telescópicas, carenados y cierres o guías.
Composición
Compuestos de chapa de acero, latón y NBR, PU o FPM según modelos.
Limpia guías serie LN vulcanizado
Propiedades
Materiales: NBR o FPM
Limpia guías con gran resistencia a la abrasión, aceites, taladrinas y altas temperaturas entre 100º y 130º.
Montaje
Diseñados con rebajes especiales, para montar con soldadura de puntos. También pueden ser montados con tornillos o remaches.

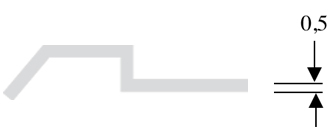

Para zonas con viruta caliente recomendamos colocar el protector de acero inoxidable sobre el labio LN-1, LN-2 y LN-3.

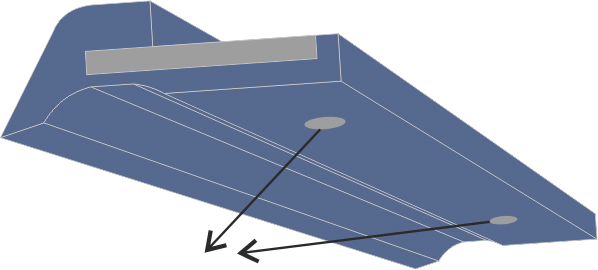

Rebajes especiales para soldadura de puntos.
*Suministro tiras 1000 mm.

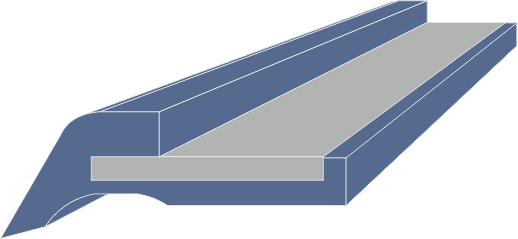

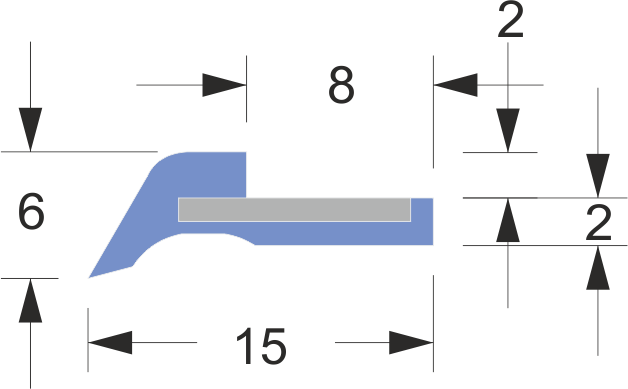

LN-1
| S | H | B | W | T | C | Longitud | |
|---|---|---|---|---|---|---|---|
| LN-1 | 8 mm | 2 mm | 15 mm | 2 mm | 6 mm | – | 500/1000 mm |
| LN-1 8×2 | 8 mm | 2 mm | 15 mm | 2 mm | 6 mm | 8×2 mm | 500/1000 mm |
| LN-1 20×2 | 8 mm | 2 mm | 15 mm | 2 mm | 6 mm | 20×2 mm | 500/1000 mm |
LN-1

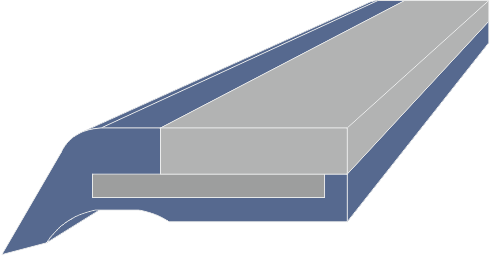

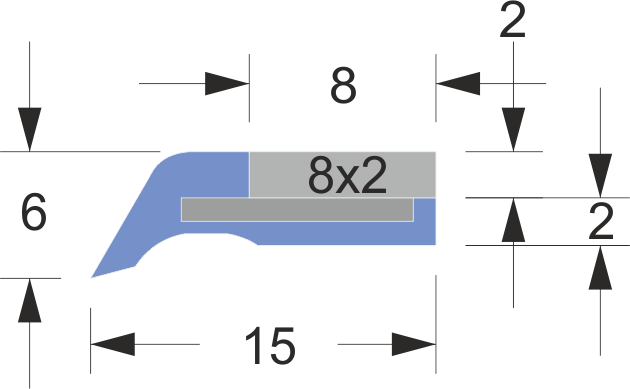

LN-1 chapa de acero 8×2

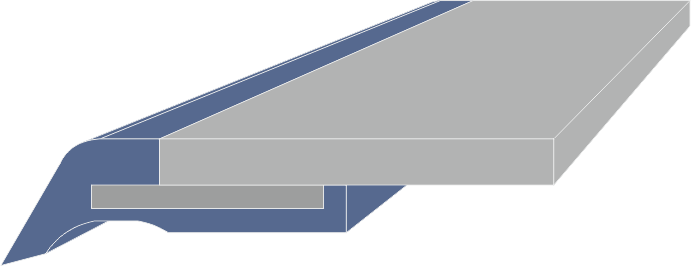

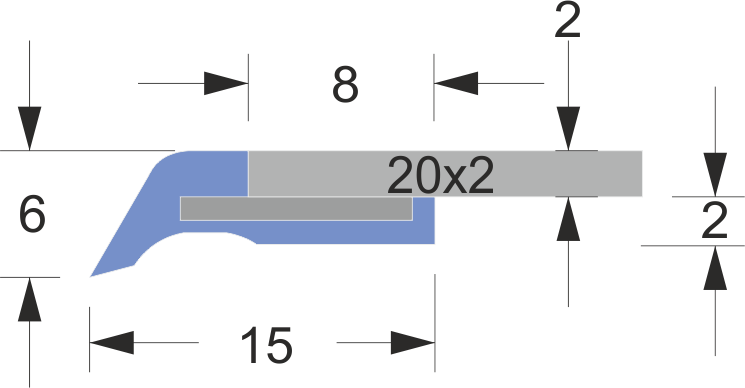

LN-1 chapa de acero 20×2
LN-2 y LN-3
| Amortiguador trasero | S | H | B | W | T | C | Longitud | |
|---|---|---|---|---|---|---|---|---|
| LN-2 | – | 12 mm | 1,5 mm | 18 mm | 3,5 mm | 6 mm | – | 500/1000 mm |
| LN-2 12×2 | – | 12 mm | 1,5 mm | 18 mm | 3,5 mm | 6 mm | 12×2 mm | 500/1000 mm |
| LN-2 25×2 | – | 12 mm | 1,5 mm | 18 mm | 3,5 mm | 6 mm | 25×2 mm | 500/1000 mm |
| LN-3 corto | 2,5 mm | 14 mm | 1,5 mm | 20 mm | 3,5 mm | 6 mm | – | 500 mm |
| LN-3 largo | 4,5 mm | 16 mm | 1,5 mm | 22 mm | 3,5 mm | 6 mm | – | 500 mm |

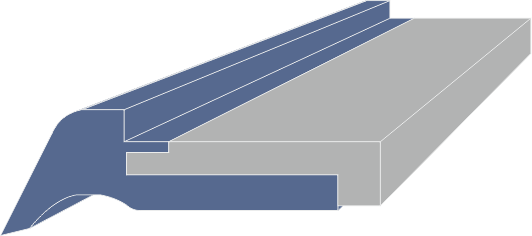

LN-2

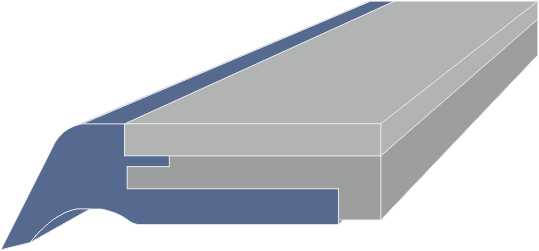

LN-2 12×2

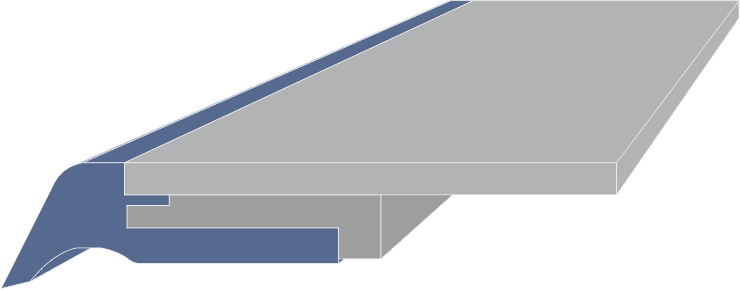

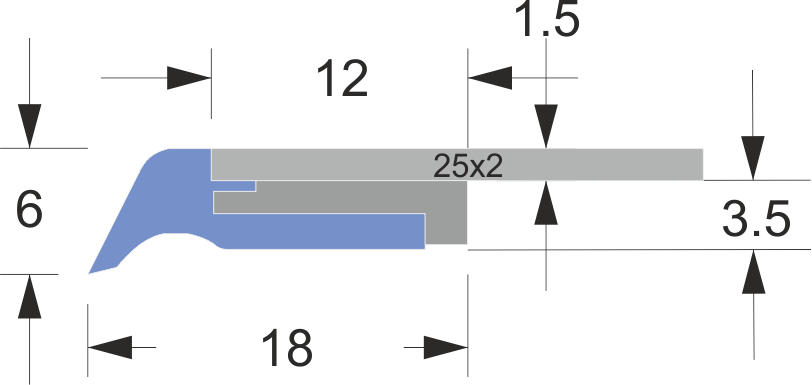

LN-2 25×2

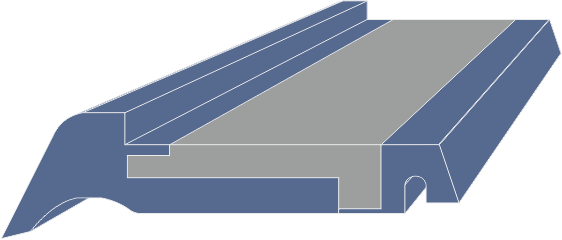

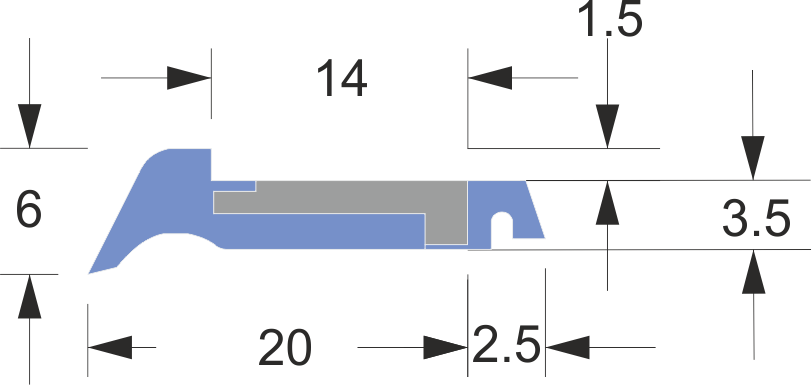

LN-3 corto

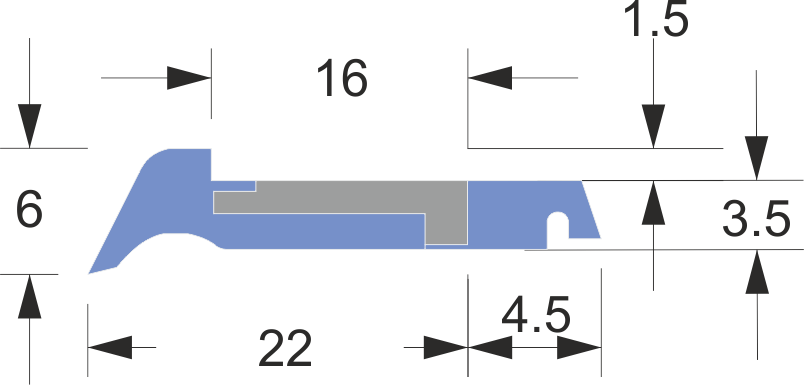

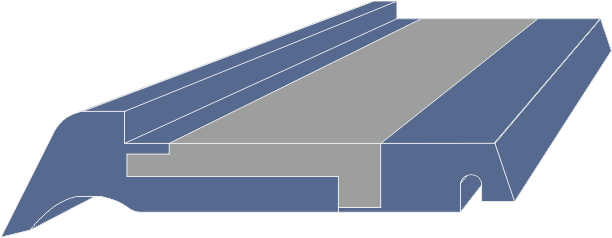

LN-3 largo

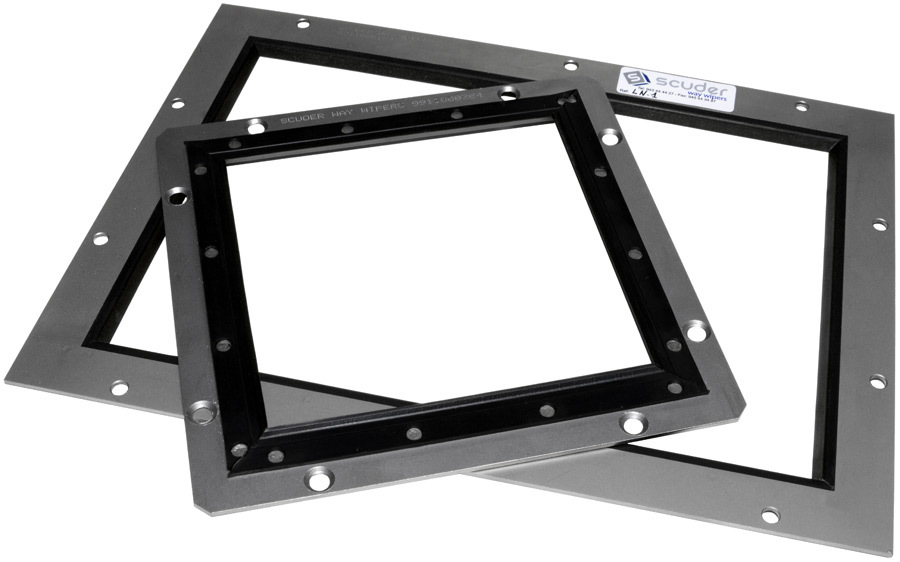

Ejemplo de limpia guías LN sobre plano soldados con puntos.

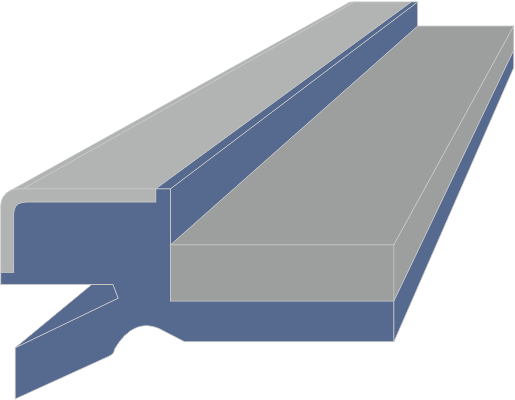

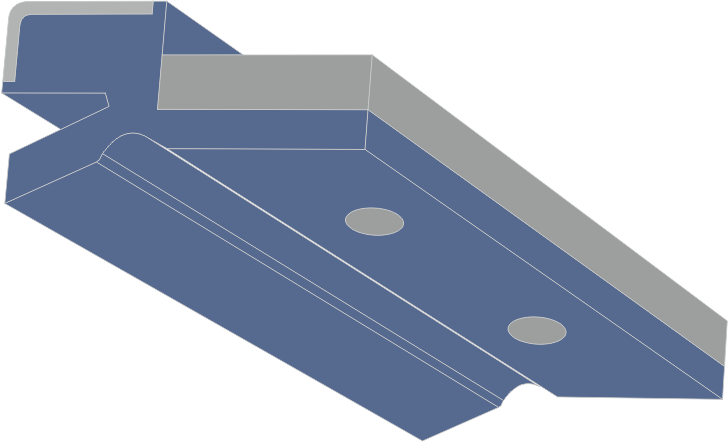

Limpia guías serie LTK vulcanizado
Materiales: NBR e inox de protección
Longitud 1000mm

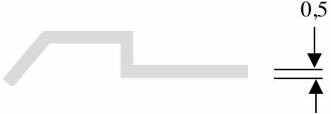

Protector especial acero inoxidable
*Con rebajes especiales para montaje con soldadura de puntos.
Limpia guías serie LT y LTC
Propiedades
Materiales: acero y poliuretano
Gran resistencia a la abrasión, taladrinas, aceites y a la hidrólisis. Resistencia térmica continua de 100º y puntual de 135º. Gracias a su diseño, los labios de poliuretano, quedan totalmente protegidos por el perfil metálico, ampliando notablemente la duración del limpia guías y, a su vez, de la defensa telescópica.
Composición
Esta serie está compuesta de perfil protector de acero y labio de poliuretano.
Aplicación
Para defensas telescópicas y cierres en enrolladores y persianas de aluminio.
Montaje
Generalmente con soldadura de puntos, pudiéndose también montar atornillados o remachados.

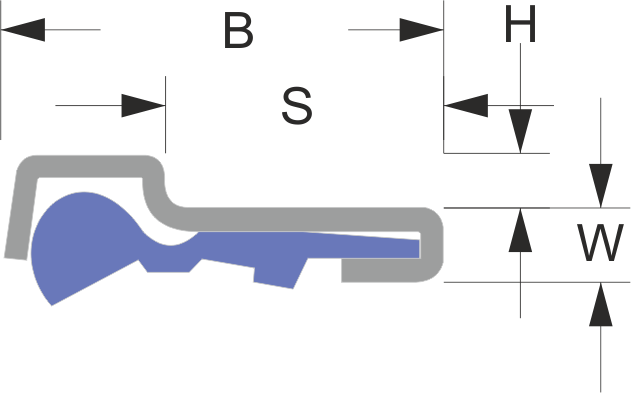

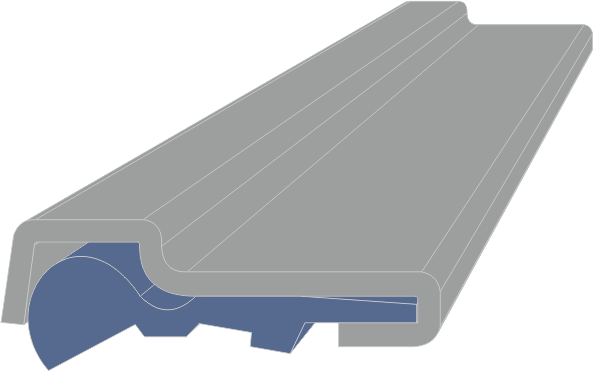

Limpia guías serie LT
| S | H | B | W | Longitud | PU-85 | |
|---|---|---|---|---|---|---|
| LT-1 | 8 mm | 2 mm | 14 mm | 2 mm | 1000/2000/3000 mm | Negro |
| LT-2 | 12 mm | 2,2 mm | 19 mm | 3,3 mm | 1000/2000/3000 mm | Negro/Rojo/Azul |
*Se puede suministrar el perfil y el labio de poliuretano por separado.
PU-LT-0

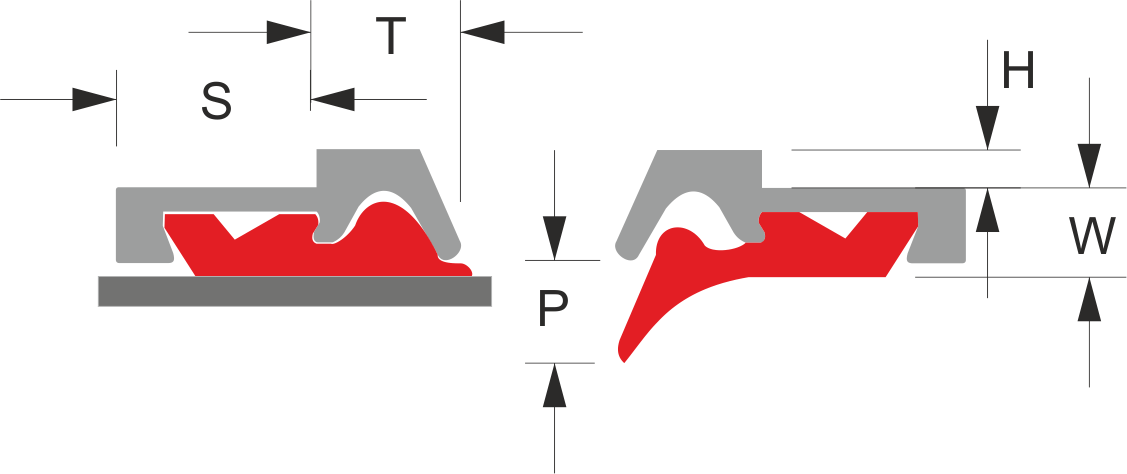

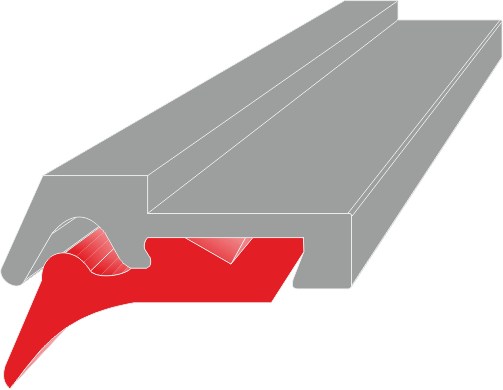

Limpia guías serie LTC
| S | H | P | W | T | |
|---|---|---|---|---|---|
| LTC-1 | 8 mm | 1,5 mm | 2,5 mm | 3,5 mm | 6 mm |
| LTC-2 | 12 mm | 1,5 mm | 2,5 mm | 3,5 mm | 6 mm |
| LTC-4 | 8 mm | 1,5 mm | 2,5 mm | 3,5 mm | 6 mm |

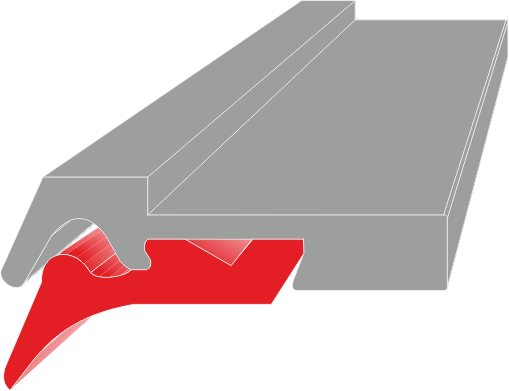

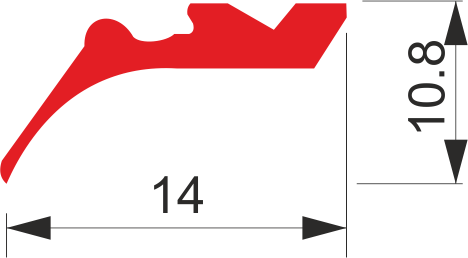

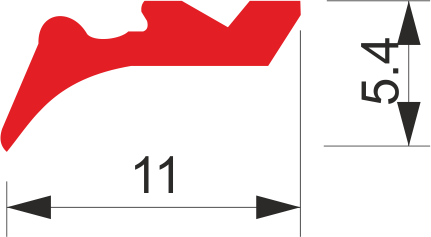

Limpia guias labio LTC
Labio LTC largura especial
| Longitud | Amortiguador trasero | PU-85 | |
|---|---|---|---|
| LTC-1 | 1000/2000/3000 mm | – | Rojo |
| LTC-2 | 1000 mm | – | Rojo |
| LTC-4 | 1000 mm | 4 (negro) | Rojo |

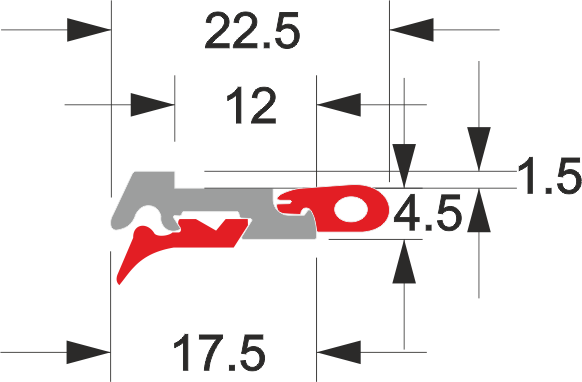

| LTC-6 | 1000/2000/3000 mm | 5 (rojo) | Rojo |
*Se puede suministrar el perfil y el labio de poliuretano por separado.
*En el modelo LTC-6 se pueden suministrar el perfil, labio y amortiguador trasero por separado.

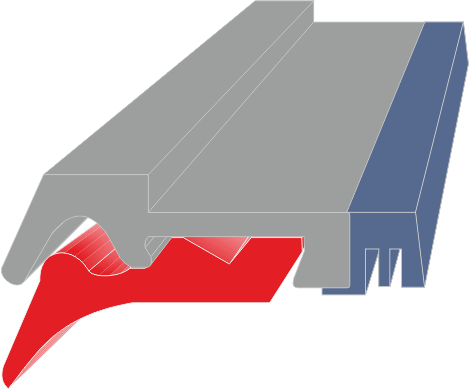

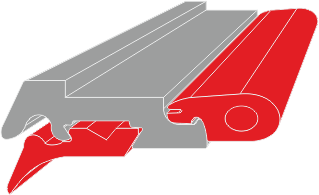

*LTC-4 y LTC-6: Especial para defensas telescópicas de alta velocidad, con amortiguador trasero para evitar ruidos y golpeos entre chapas.

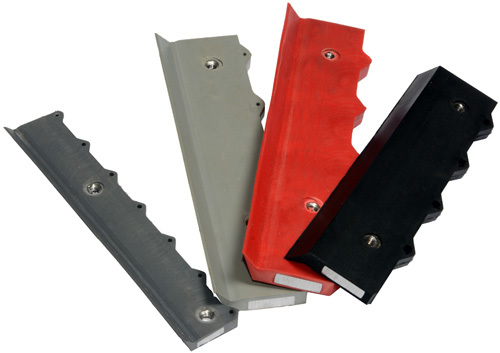

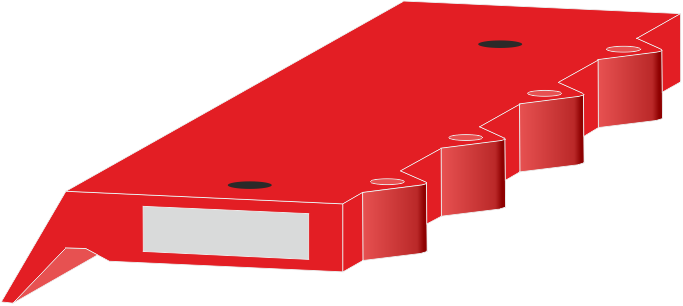

Limpia guías serie LT-3
Propiedades
Gran resistencia a la abrasión, taladrinas, aceites y a la hidrólisis. Resistencia térmica continua de 100º y puntual de 135º. Gracias a su diseño, es fácil sustituir este limpia guías sin que sea necesario desmontar la protección telescópica.
Con gran adaptabilidad a módulos de defensas telescópicas ondulados o deformados por pequeños golpes.
Composición
Compuesto por núcleo de acero calibrado y NBR o FPM vulcanizado al núcleo.
Aplicación
defensas telescópicas, cierres de puertas y elementos móviles o fijos.
Montaje
Atornillado con tornillos de métrica 4 desde la parte superior.
* Suministro: en tiras con o sin orificios roscados en la llanta.
* Colores: rojo, azul, negro y gris.

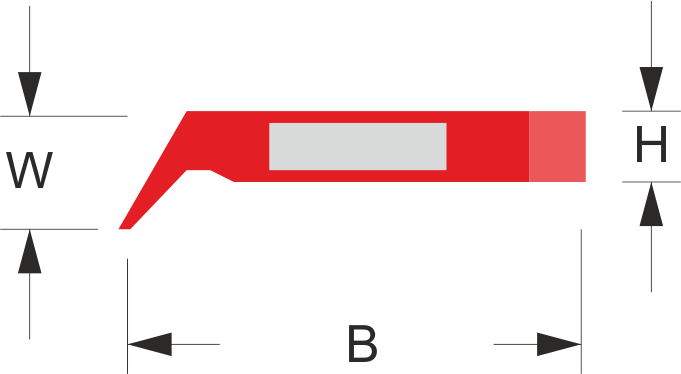

| H | B | W | Longitud | Material | |
|---|---|---|---|---|---|
| LT-3 20 | 4 | 20 | 7 | 695/815 mm | NBR |
| LT-3 30 | 6 | 30 | 10 | 830 mm | NBR |

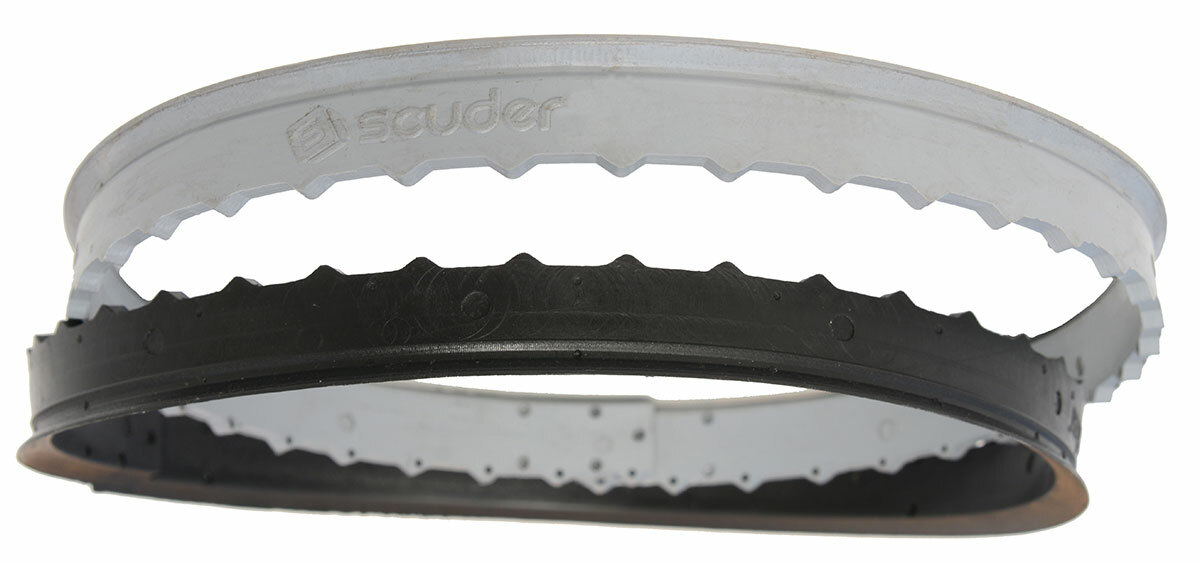

Limpia guías / Rascador sin núcleo de acero adaptable a diferentes radios de curvatura:
Limpia guías serie LTSA y LTM
Propiedades
Gran resistencia a la abrasión, hidrólisis, aceites minerales y refrigerantes. Indicado especialmente para zonas de agua. Al estar compuesta por pletina de latón, evitamos los problemas de oxidación que puedan surgir con otro tipo de limpia guías.
Resistencia térmica continua de 100º y puntual de 135º.
Composición
Esta serie de limpia guías está compuesta de pletina de latón y labio NBR.

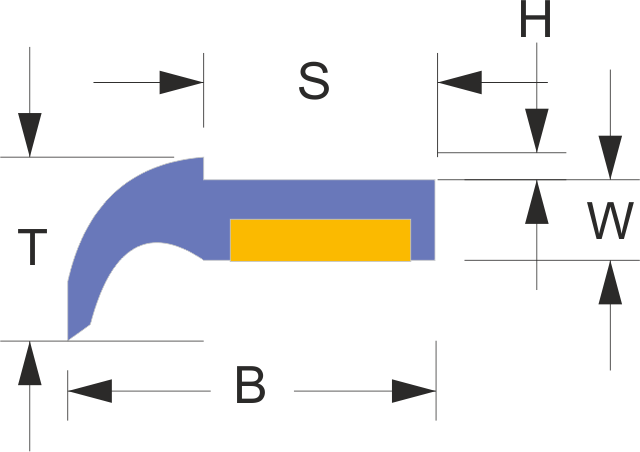

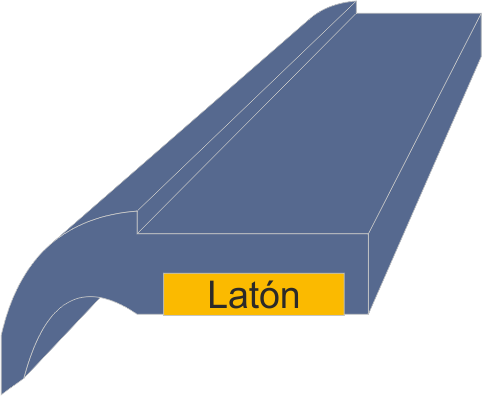

Serie LTSA
| S | H | B | W | T | Longitud | Pletina latón | Labio NBR | |
|---|---|---|---|---|---|---|---|---|
| LTSA-M16 | 10 mm | 1,5 mm | 16 mm | 4 mm | 8 mm | 1000 mm | 8×2 mm | Negro |
| LTSA-M21 | 12 mm | 2 mm | 21 mm | 5 mm | 9,5 mm | 1000 mm | 8×3 mm | Negro |
*Se puede suministrar la pletina de latón y el labio de NBR por separado.

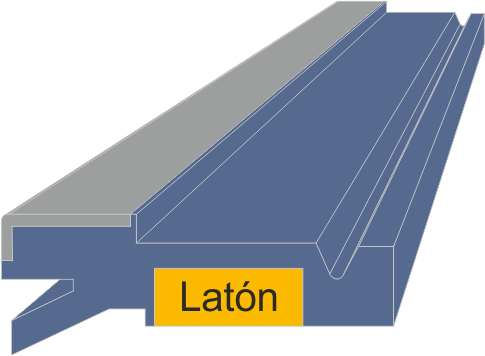

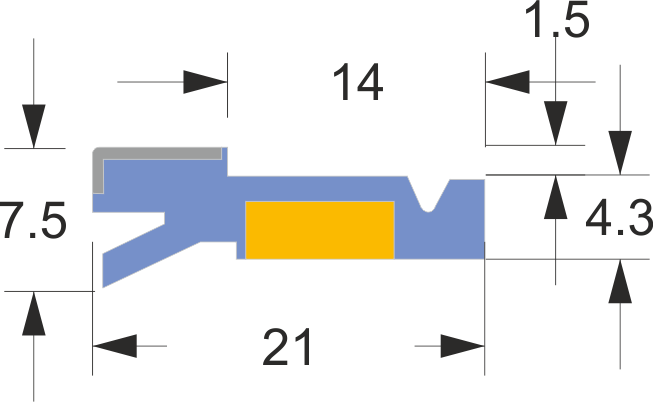

Serie LTM-3 vulcanizado
| Longitud | Pletina latón | Labio NBR | |
|---|---|---|---|
| LTM-3 | 1000 mm | 8×3 mm | Negro |

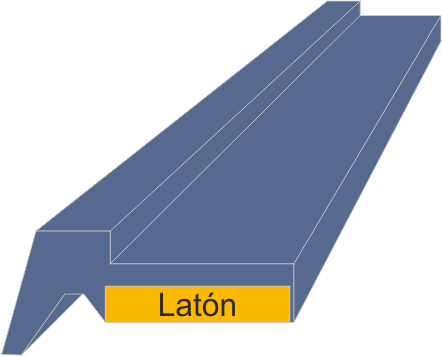

Serie LTM-4 vulcanizado
| Longitud | Pletina latón | Labio NBR | |
|---|---|---|---|
| LTM-4 | 560 mm | 10×2 mm | Negro |
Para zonas con viruta caliente recomendamos colocar el protector de acero inoxidable sobre labio de serie LTM.
*Suministro tiras de 1000 y 2000 mm

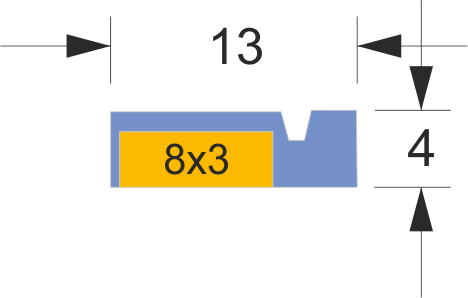

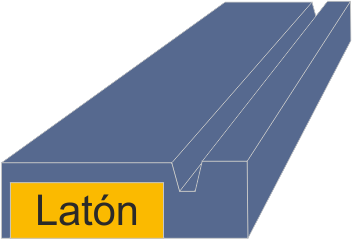

Tope amortiguador LTM-6 vulcanizado para protecciones telescópicas
Amortiguador con base de latón para colocar detrás del limpia guías LT-2, LN-2 y LTM-4 en las protecciones telescópicas.
Suministro en tiras de 1000 mm.
