Persianas transitables modelo CLA
Persiana de protección transitable para maquinaria de aluminio endurecido templado y anodizado especial 0,25 micras, resistente a la corrosión y a temperaturas hasta 300°.
Fabricada con remaches de unión laterales. Fácil de sustituir las lamas sin necesidad de desmontar la persiana completa.

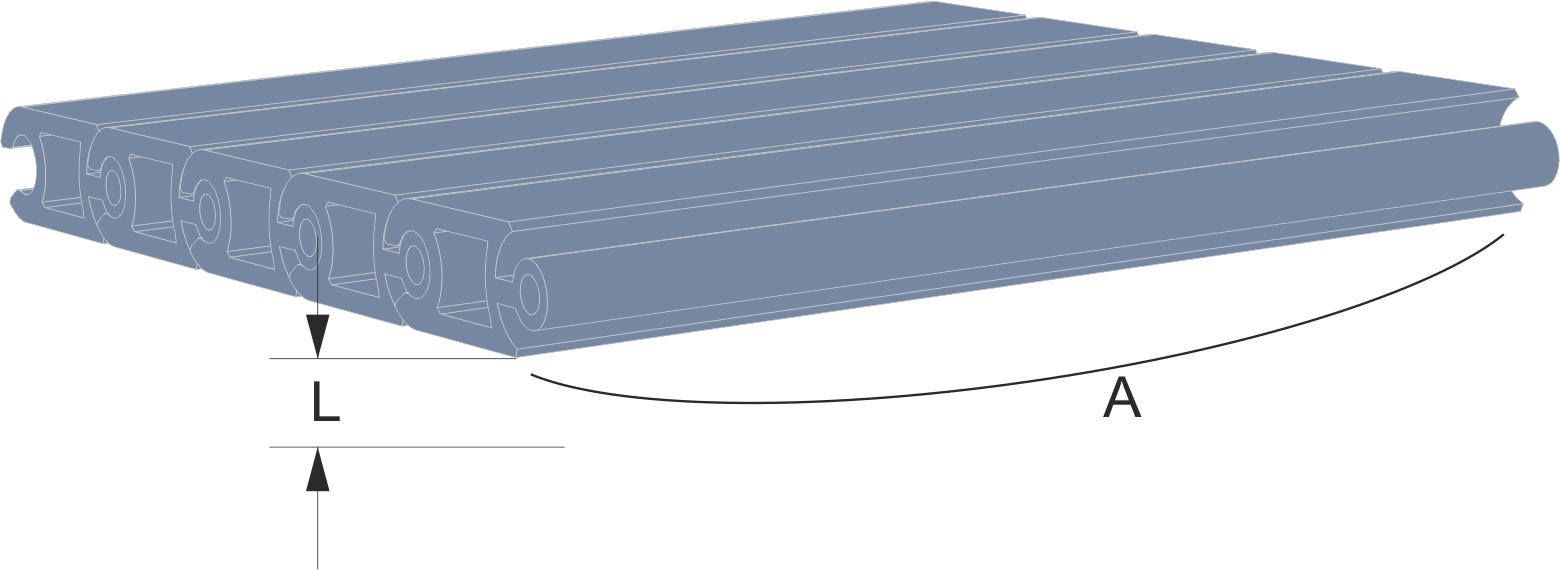

Soporta diferentes pesos en función de su longitud (A) y dimensiones de la lama (W-T).
- Modelos CLA-14/25 y CLA-14/25 non-slip con superficie estriada: giro a un solo lado.
- Modelo CLA-25-DG: giro a ambos sentidos para adaptarse a diferentes niveles.
OPCIONAL: Suministro de guías de apoyo y motorización con o sin caja dependiendo de la longitud máxima según planos.
Medidas de persianas:

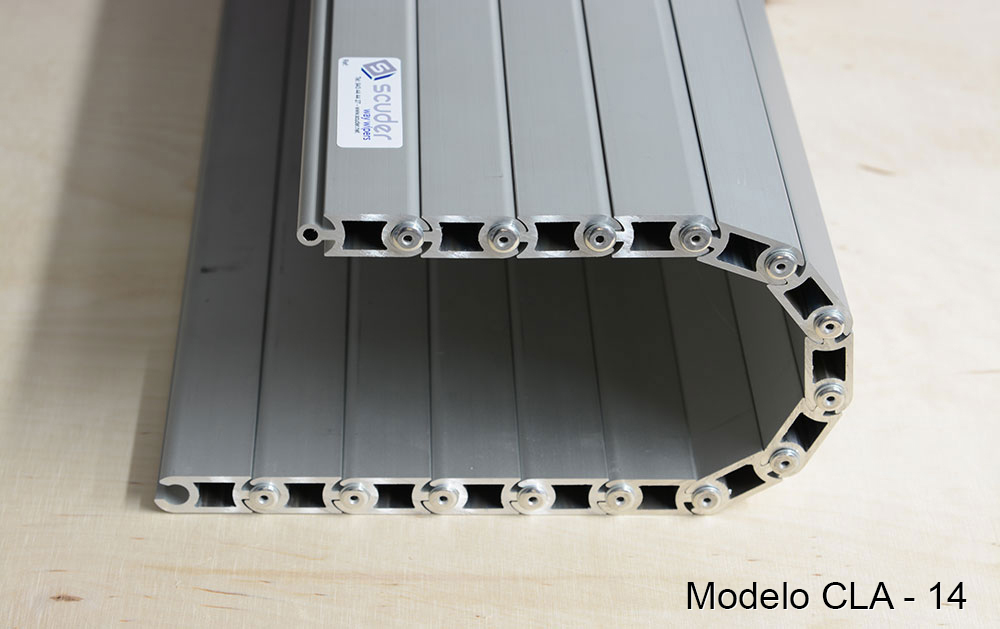

CLA-14:
- Ancho de lama: 25 mm.
- Espesor: 14 mm.
- Longitud: 2.500 mm sin apoyo y 5.000 mm con apoyo central.

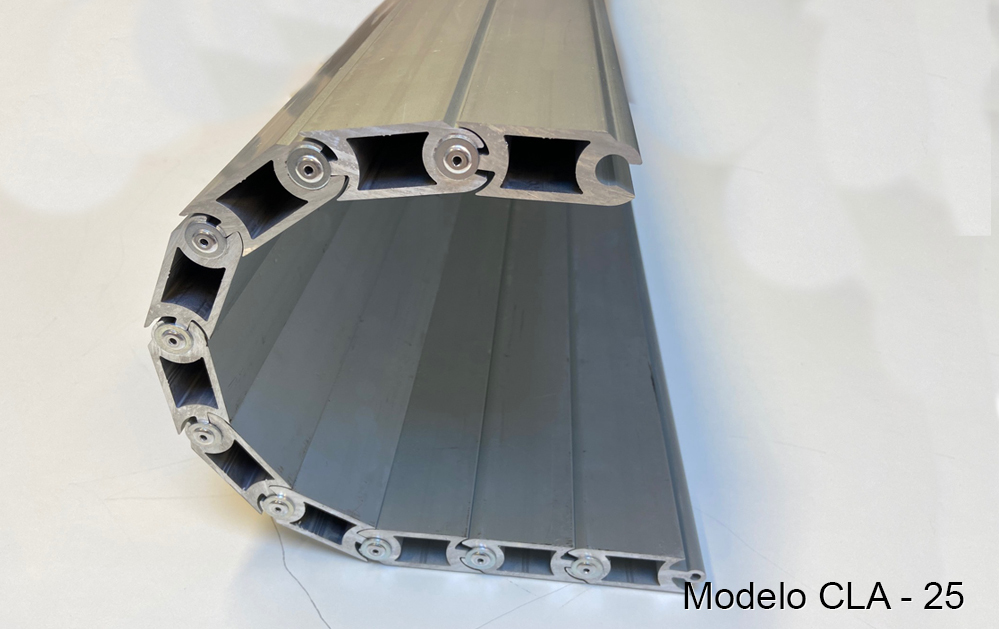

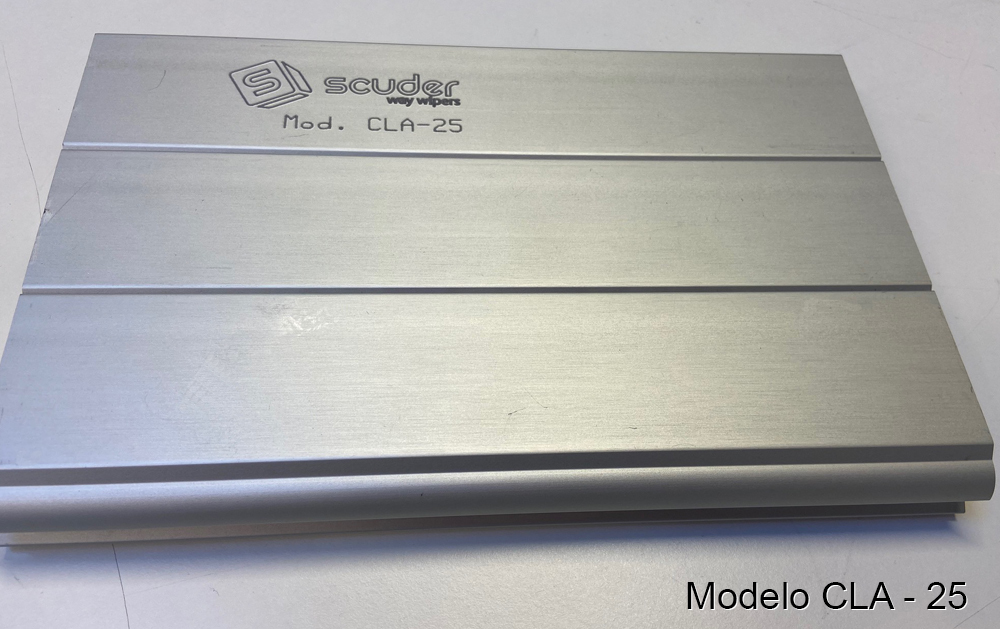

CLA-25 y CLA-25-DG:
- Ancho de lama: 50 mm.
- Espesor: 25 mm.
- Longitud: 2.500 mm sin apoyo y 5.000 mm con apoyo central.

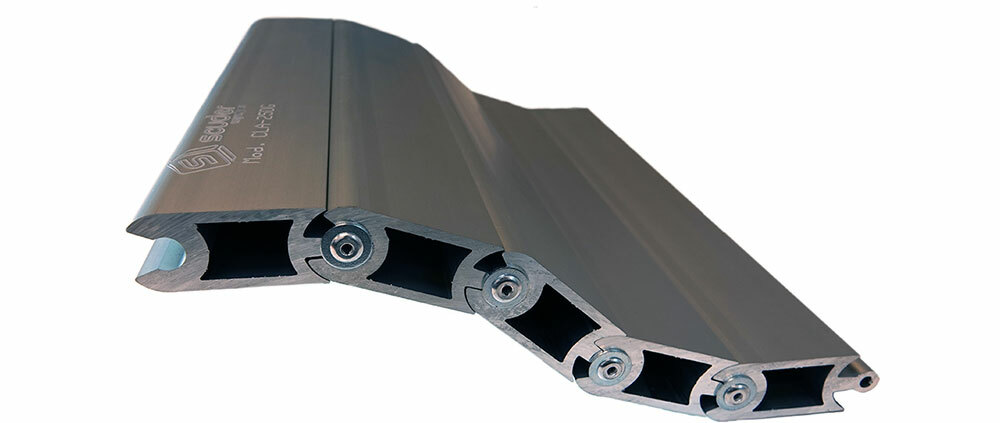

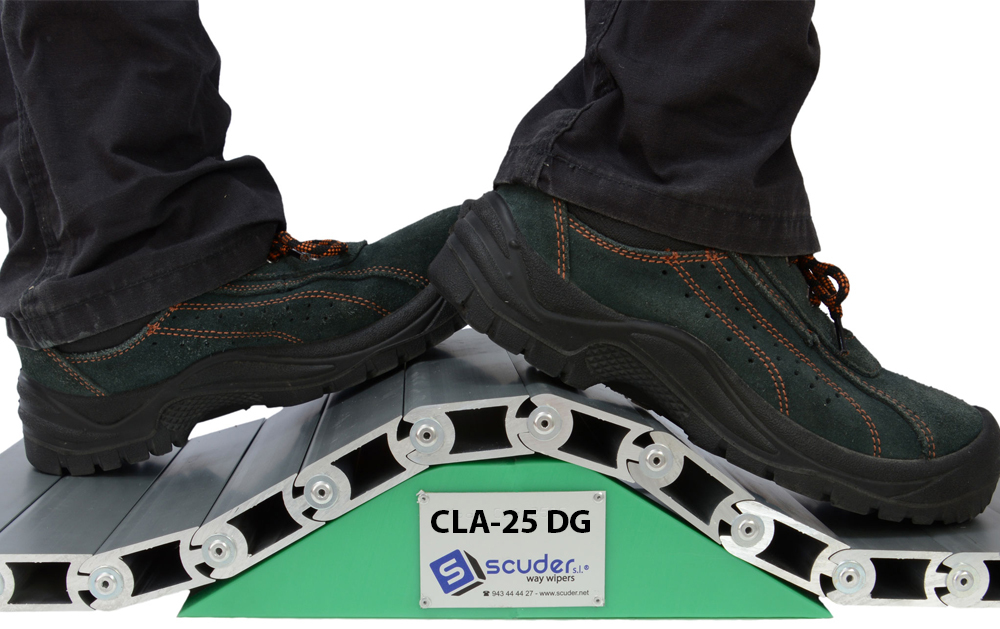

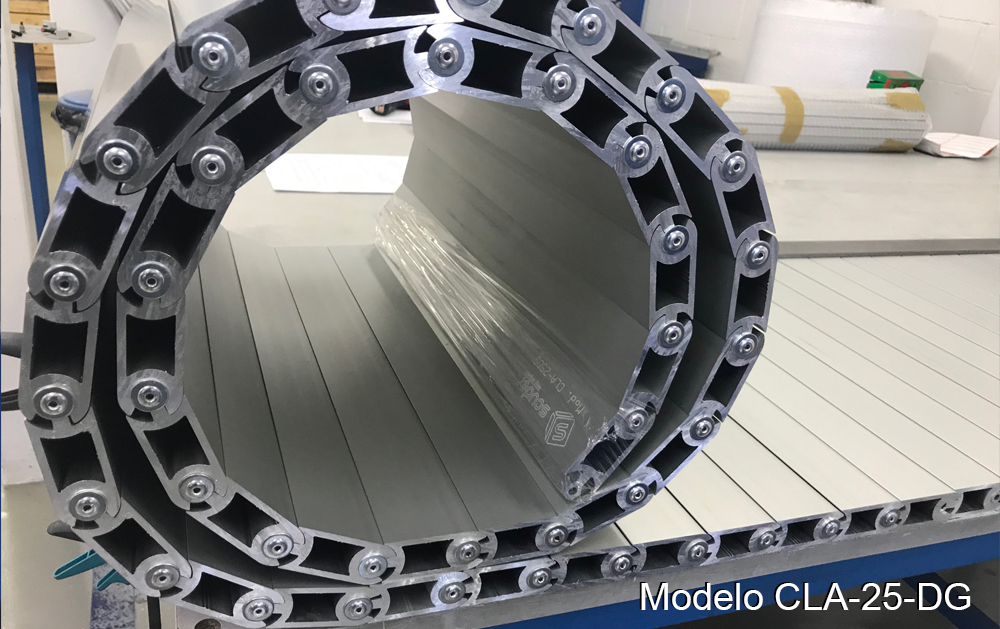

Persiana transitable de gran resistencia modelo CLA 25-DG para cubrir fosos y con giro en ambos sentidos.

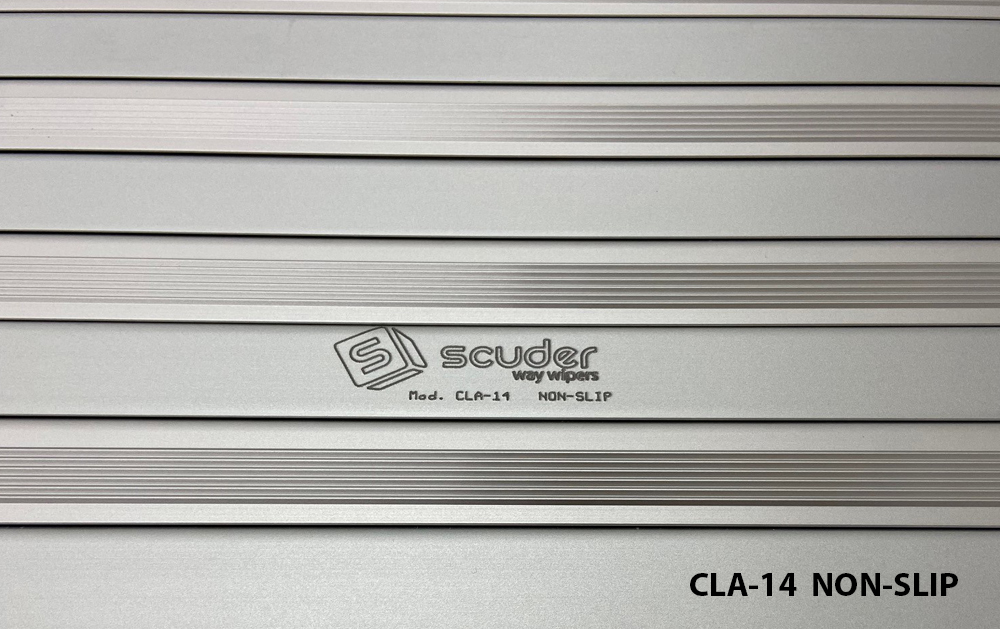

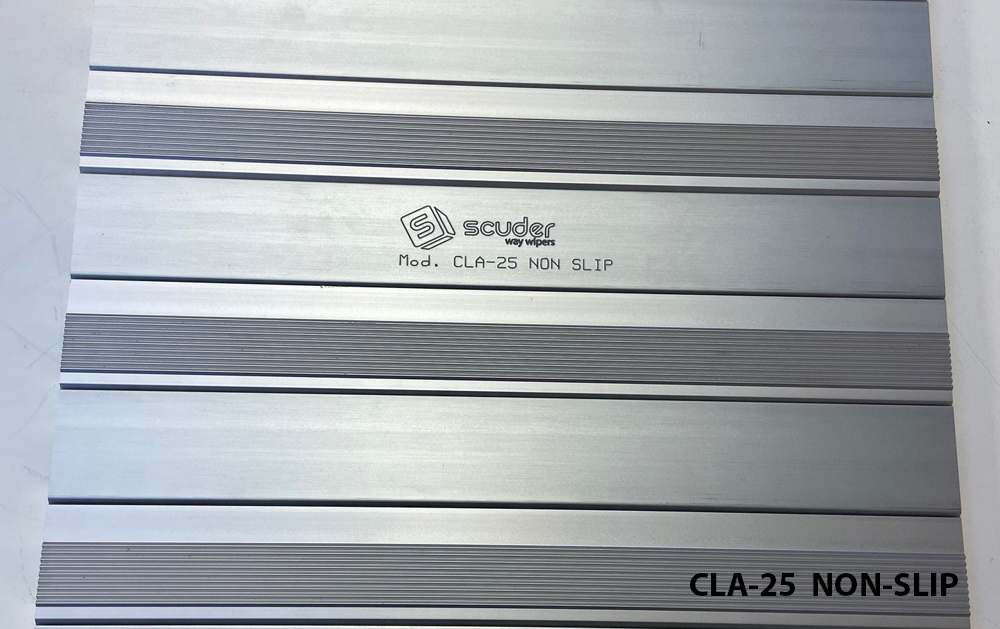

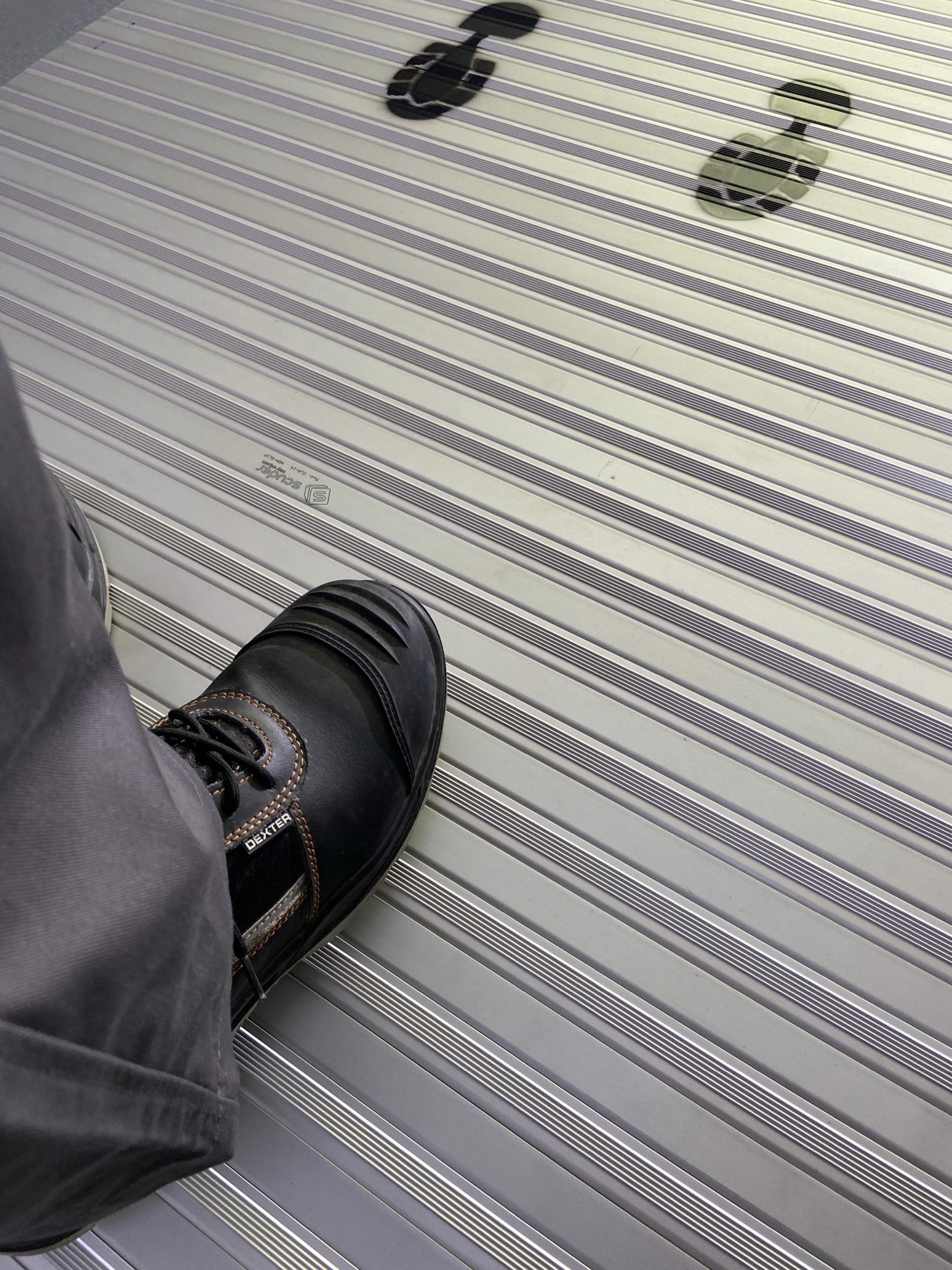

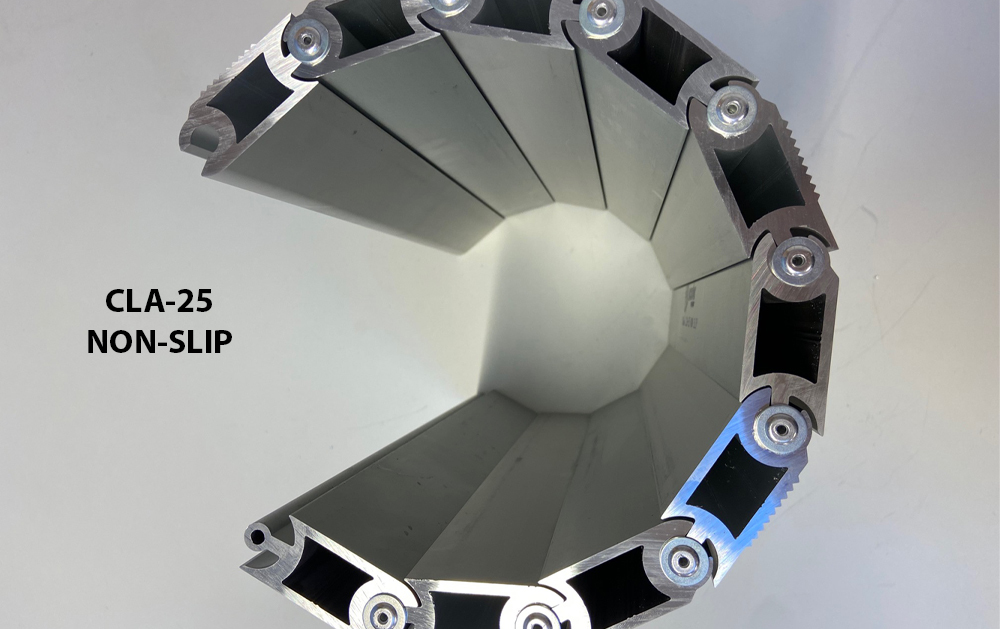

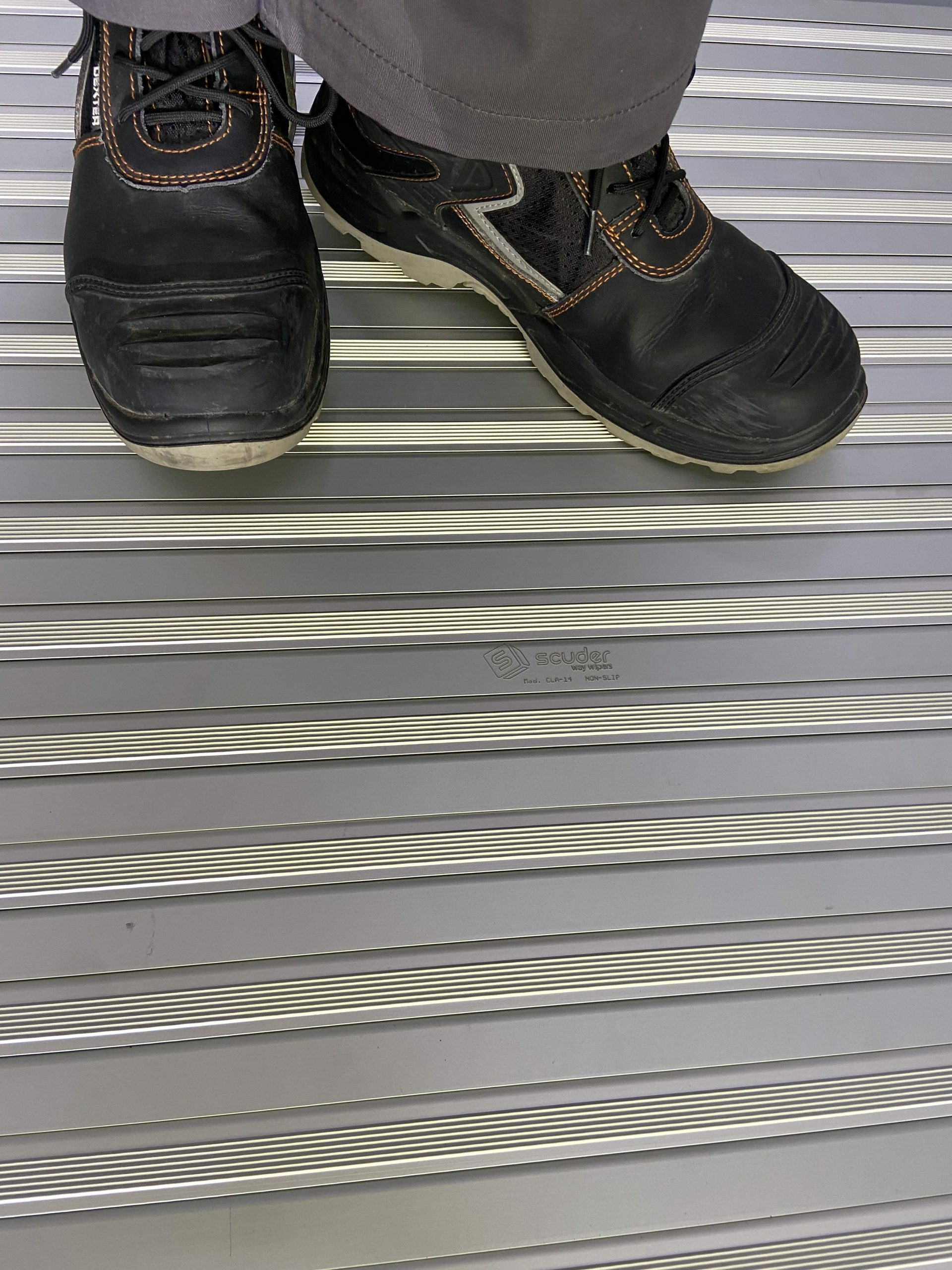

Persiana transitable modelo CLA-14/25 NON-SLIP con superficie estriada. Giro a un solo lado.
Persianas transitables PHR
Persiana de protección transitable para maquinaria de aluminio endurecido templado y anodizado especial 0,25 micras, resistente a la corrosión y a temperaturas hasta 300°.
Fabricada con remaches de unión laterales. Fácil de sustituir las lamas sin necesidad de desmontar la persiana completa.
Soporta diferentes pesos en función de su longitud (A) y dimensiones de la lama (W-T).
- Modelos CLA-14/25 y CLA-14/25 non-slip con superficie estriada: giro a un solo lado.
- Modelo CLA-25-DG: giro a ambos sentidos para adaptarse a diferentes niveles.
OPCIONAL: Suministro de guías de apoyo y motorización con o sin caja dependiendo de la longitud máxima según planos.

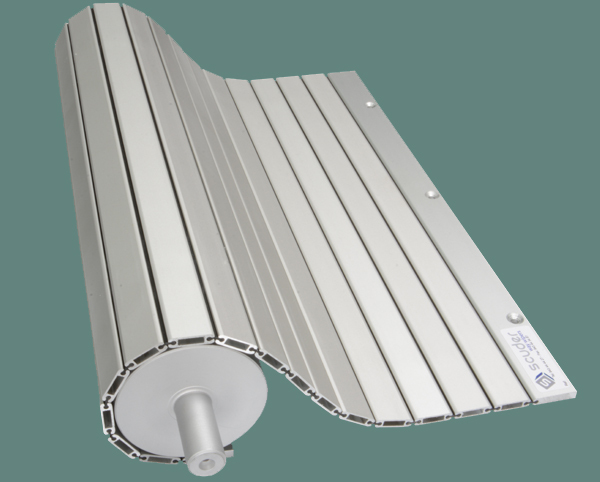

MODELO PHR ENR | +info
- Medida máxima pisable 500 mm anchura. Consultar tabla »
- Giro a ambos lados.
- Radio curvatura 40 mm.
- Colocacion: sobre guías de apoyo para su deslizamiento.
- Tipos: persiana faldón, con enrollador de muelles o enrollador neumático con cajón.
MODELO PHR+ | +info
- Medida máxima pisable 1.000 mm. Consultar tabla »
- Giro a ambos lados.
- Radio de curvatura 40 mm.
- Colocación: sobre guías de apoyo para su deslizamiento.
- Tipos: faldón, con enrollador de muelles o enrollador neumático con cajón.
MODELO PHR+ESTANCA | +info
- Medida máxima pisable 1.000 mm de anchura. Consultar tabla »
- Giro único a un solo lado quedando la cara superior plana
- Radio de curvatura 40 mm
- Colocación: sobre guías de apoyo para deslizamiento
- Tipos: faldón, con enrollador de muelles o enrollador neumático
Datos técnicos de persianas pisables

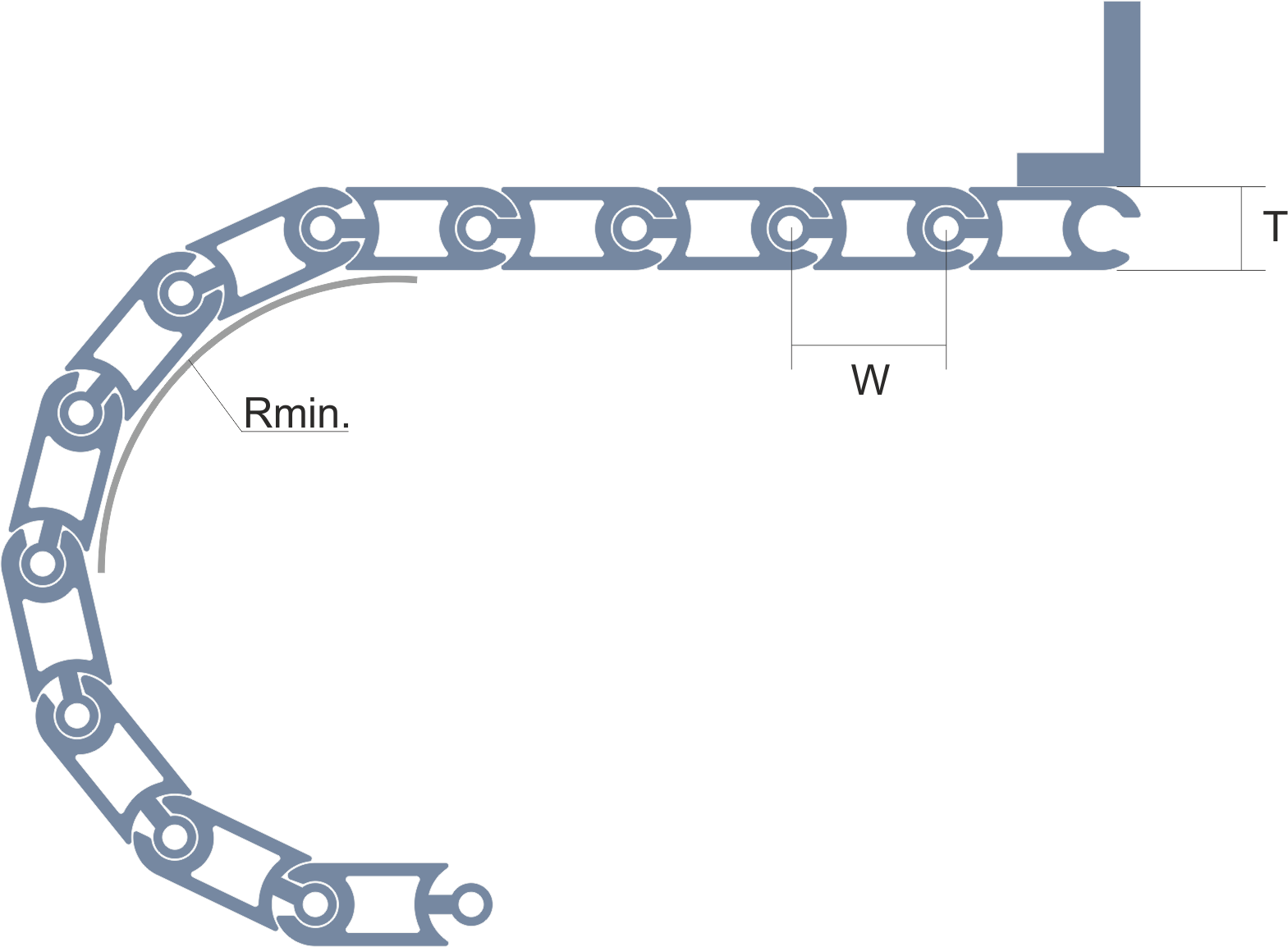

| TIPO | W | T | Rmin | A500 | L | A1000 | L | A1500 | L | A2000 | L | A2500 | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CLA-14 / CLA-14 non-slip |
25 | 14 | 40 | 1.500 kg | 10 | 600 kg | 15 | 400 kg | 20 | 150 kg | 40 | 0 kg | <10 |
| CLA-25 / CLA-25 non-slip |
50 | 25 | 125 | 5.000 kg | 15 | 2.200 kg | 20 | 1.500 kg | 20 | 1.000 kg | 30 | 800 kg | <50 |
| CLA-25-DG | 50 | 25 | 125 | 4.500 kg | 15 | 2.000 kg | 20 | 1.400 kg | 20 | 800 kg | 30 | 700 kg | <50 |
| PHR+ | 20 | 5,5 | 35 | 200 kg | 100 kg | ||||||||
| PHR-ENR | 20 | 5,5 | 35 | 150 kg | 70 kg | ||||||||
| PHR+ESTANCA | 20 | 5,5 | 35 | 175 kg | 80 kg |
*Medidas en mm.
| kg/m2 | CLA-14 / CLA-14 non-slip |
CLA-25 / CLA-25 non-slip |
PHR+ | PHR-ENR | PHR-EST |
|---|---|---|---|---|---|
| 25,0 | 40,0 | 9,6 | 6,2 | 8,0 |
