para máquina-herramienta

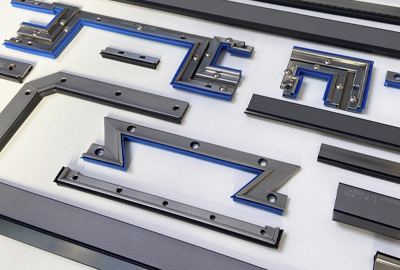

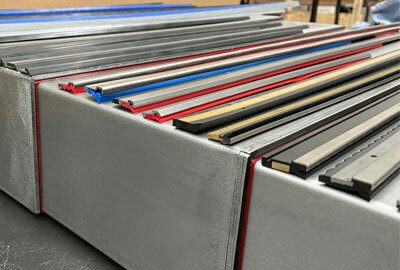

Limpia guías / Rascadores fabricados con taladros y cortes a inglete según plano o muestra.
- Composición: Chapa de acero vulcanizada a caucho sintético
- Propiedades: Elevada resistencia a la abrasión, refrigerantes y aceites minerales
- Extraordinaria resistencia a la hidrólisis y microorganismos
- Resistencia térmica: constante 100º y puntual 135º
- Fácil adaptación a las guías, perfilables sin soldar

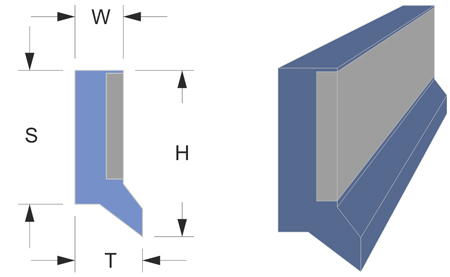

Limpia guías serie LJ
Diseñado para guías y todo tipo de cierres por su gran capacidad de ajuste de 3 mm.
| H | S | W | T | Longitud | |
|---|---|---|---|---|---|
| LJ-9 | 9,5 mm | 7,5 mm | 2,5 mm | 5 mm | 500 mm |
| LJ-13 | 13 mm | 10 mm | 5 mm | 7 mm | 500 mm |
| LJ-15 | 15 mm | 11,5 mm | 5 mm | 7 mm | 500/1.000 mm |
| LJ-18 | 18 mm | 15 mm | 5 mm | 9 mm | 500/1.000 mm |
| LJ-21 | 21 mm | 17,5 mm | 5 mm | 7 mm | 500/1.000 mm |
| LJ-25 | 25 mm | 21 mm | 6 mm | 11 mm | 500/1.000 mm |
| LJ-31 | 31 mm | 28 mm | 5 mm | 7 mm | 500/1.000 mm |
| LJ-36 | 36 mm | 33 mm | 5 mm | 7 mm | 560 mm |
| LJ-39 | 39 mm | 36 mm | 5 mm | 7 mm | 560/1.000 mm |
| LJ-60 | 60 mm | 57 mm | 5 mm | 7 mm | 560 mm |

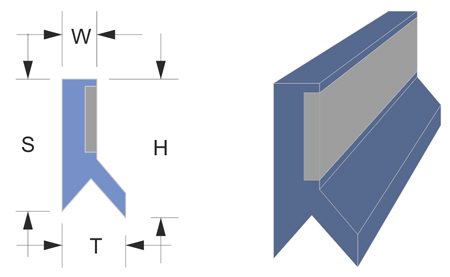

| H | S | W | T | Longitud | |
|---|---|---|---|---|---|
| LJ-V-21 | 21 mm | 20 mm | 6 mm | 11 mm | 560 mm |
| LJ-V-26 | 26 mm | 25 mm | 6 mm | 11 mm | 560/1.000 mm |

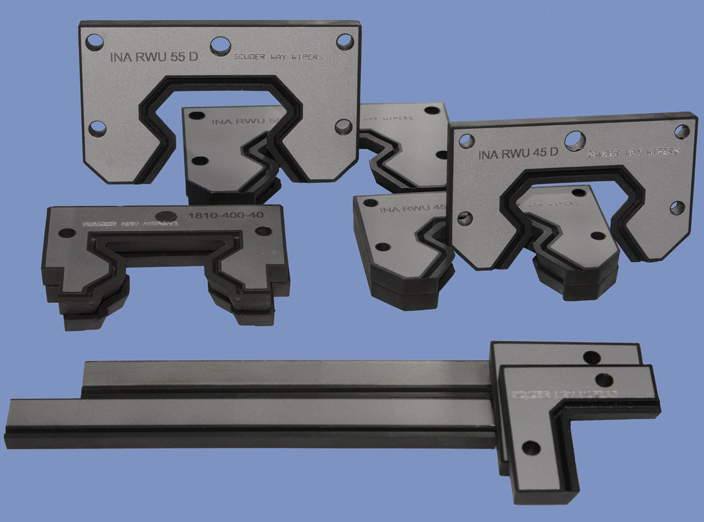

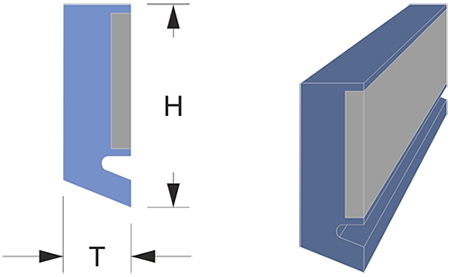

Limpia guías serie FBA
Diseñados para una pérdida mínima de recorrido en la máquina.
| H | T | Longitud | |
|---|---|---|---|
| FBA-14 | 14 mm | 6,5 mm | 500 mm |
| FBA-18 | 18 mm | 6,5 mm | 500 mm |
| FBA-25 | 25 mm | 6,5 mm | 500 mm |
| FBA-30 | 30 mm | 6,5 mm | 500 mm |

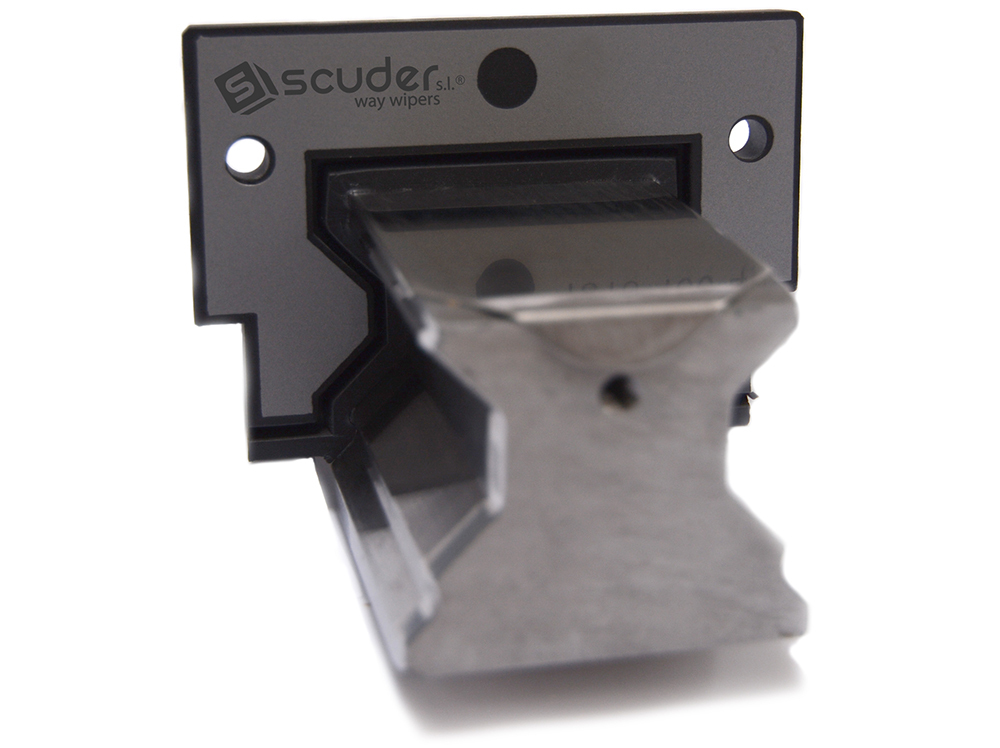

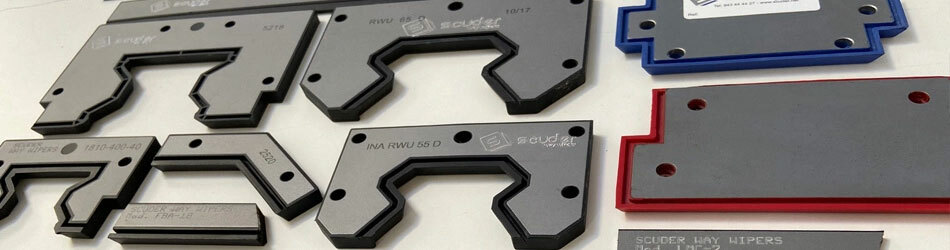

* Fabricación de limpia guías FBA inyectados para todo tipo de guías lineales. Diferentes durezas y materiales.

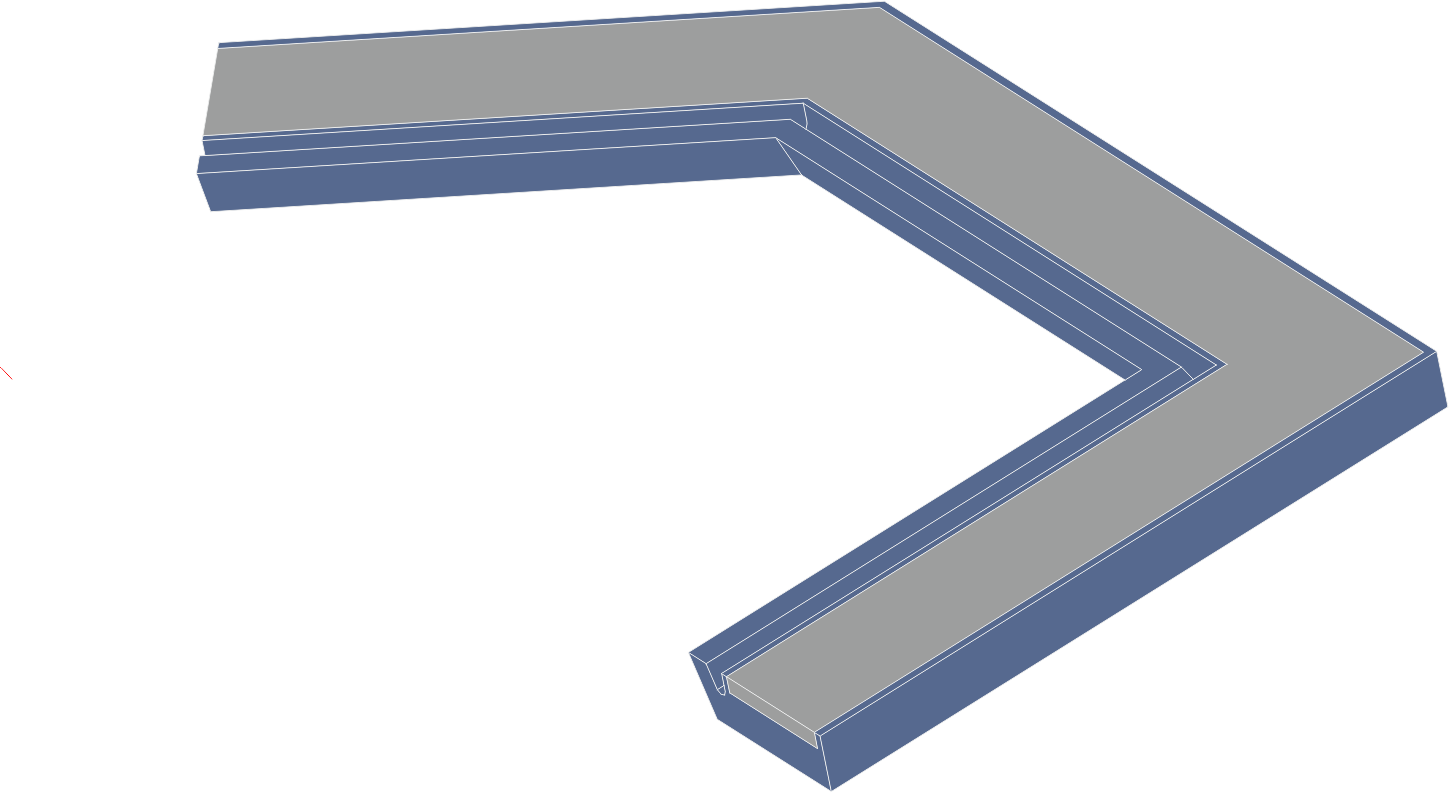

FBA fabricación con molde sobre plano

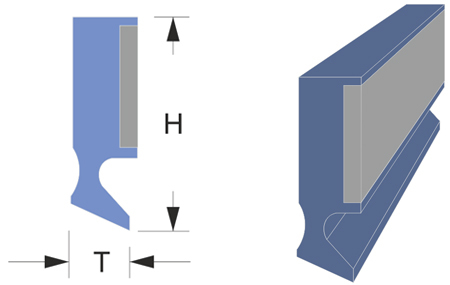

Limpia guías serie LMF
Limpia guías / Rascadores compactos con gran capacidad de ajuste, diseñados para la limpieza de superficies onduladas o deformadas. Fácil adaptación perfilable sin soldar.
| H | T | Longitud | |
|---|---|---|---|
| LMF-22 | 22 mm | 10,5 mm | 1.000 mm |
| LMF-28 | 28 mm | 10,5 mm | 1.000 mm |
| LMF-40 | 40 mm | 10,5 mm | 1.000 mm |

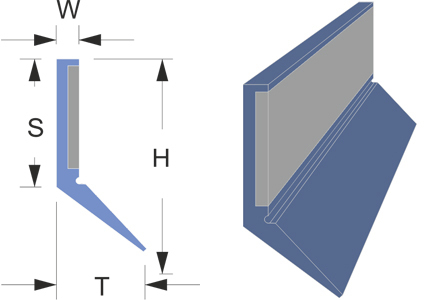

Limpia guías serie LMC
Limpia guías / Rascadores con capacidad de ajuste hasta 8 mm.
Modelo disponible con pre-rascador de acero inoxidable vulcanizado para zonas con gran cantidad de viruta caliente.
| Pre-rascador | H | S | W | T | D | Longitud | |
|---|---|---|---|---|---|---|---|
| LMC-1 | Acero Inox. | 25 mm | 15 mm | 3 mm | 12 mm | 29 mm | 800/1.000 mm |
| LMC-3 | – | 25 mm | 15 mm | 3 mm | 12 mm | – | 800 mm |
| LMC-5 | Acero Inox. | 30 mm | 20 mm | 3 mm | 12 mm | 34 mm | 800/1.000 mm |
| LMC-7 | – | 30 mm | 20 mm | 3 mm | 12 mm | – | 800/1.000 mm |
Limpia guías tipo LMC
Limpia guías tipo LMC con pre-rascador de inox
Limpia guías serie LMCS
Limpia guías / Rascadores con gran capacidad de ajuste.
Modelo disponible con protector de acero inoxidable vulcanizado para zonas con gran cantidad de viruta caliente.
LMCS-1
Suministro en tiras de 800/1.500 mm.
Limpia guías tipo LMCS-1 con protector inox.
LMCS-3
Suministro en tiras de 800 mm.
Limpia guías LMCS-3

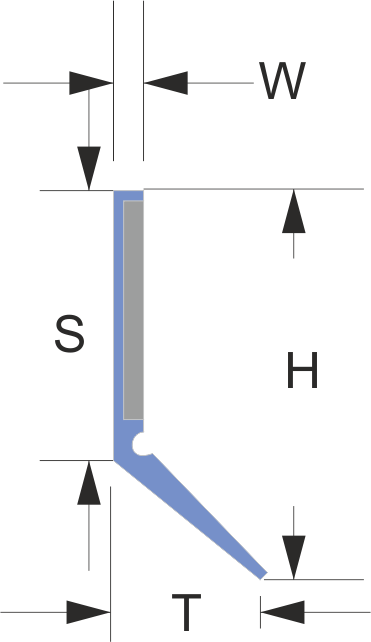

Limpia guías serie LMD
Limpia guías / Rascadores con capacidad de ajuste hasta 10 mm.
Modelo disponible con protector de acero inoxidable vulcanizado para zonas con gran cantidad de viruta caliente.
| Protector | H | S | W | T | Longitud | |
|---|---|---|---|---|---|---|
| LMD-1 | Acero Inox. | 39 mm | 27 mm | 3 mm | 15,5 mm | 850/1.200 mm |
| LMD-3 | – | 39 mm | 27 mm | 3 mm | 15,5 mm | 850/1.200 mm |
| LMD-17 | Acero Inox. | 45 mm | 27 mm | 3 mm | 21,5 mm | 1.000/2.000 mm |
Limpia guías tipo LMD-3

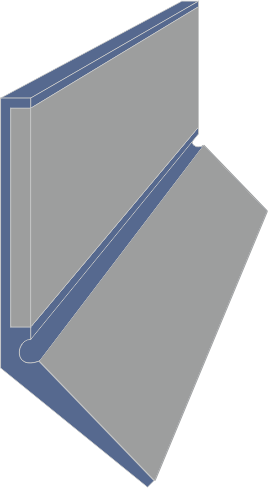

Limpia guías tipo LMD-1 con protector de inox.

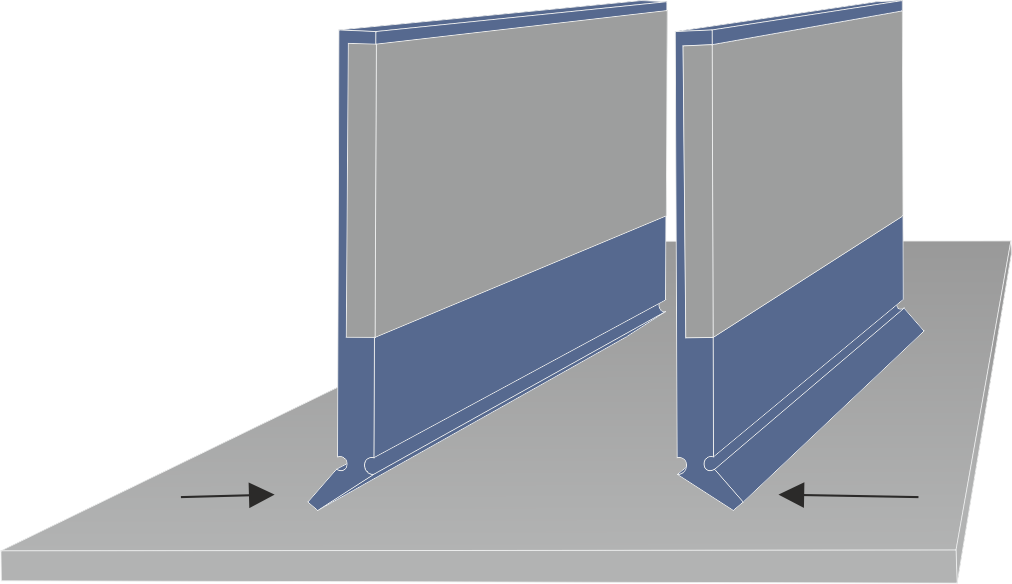

Limpia guías serie LME
Especial para barrido en posición de avance y de retroceso, adaptándose muy bien a desniveles de hasta 5 mm.
| H | W | S | Longitud | |
|---|---|---|---|---|
| LME-1 | 25 mm | 2 mm | 17,5 mm | 600/800 mm |
| LME-3 | 34 mm | 2 mm | 19,5/25 mm | 600/1.200 mm |
| LME-5 | 45 mm | 2 mm | 32 mm | 600/1.200 mm |

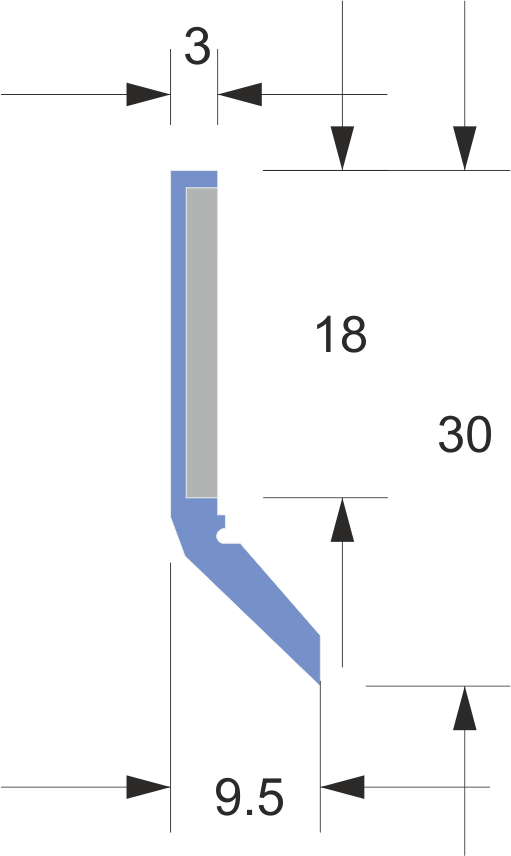

Limpia guías serie LMP
Limpia guías / Rascadores con gran capacidad de ajuste.
Longitud 1.000 mm.

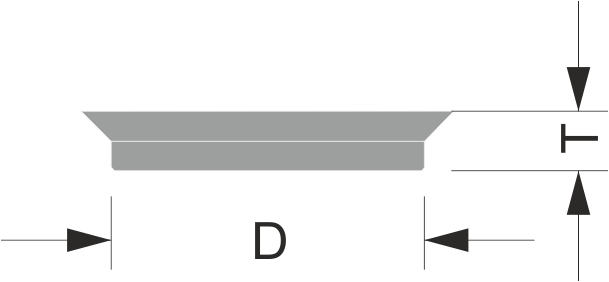

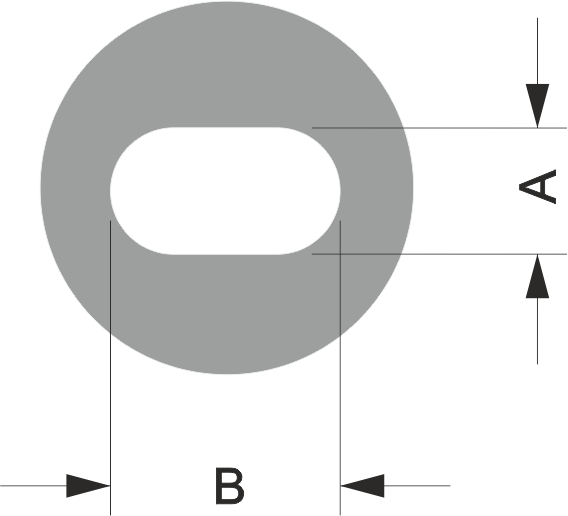

Arandelas de orificios ajustables para series LMC, LMCS, LMD, LME y LMP
Sistema de ajuste de agujeros colisos para limpia guías series LMD, LMC, LMCS, LME y LMP.
Fáciles de adaptar, pueden ser girados a 360º.
| Tipo | D | A | B | T |
|---|---|---|---|---|
| AR-M4 | 11 mm | 4,5 mm | 8 mm | 2 mm |
| AR-M5 | 13 mm | 5,5 mm | 10 mm | 2 mm |
| AR-M6 | 15 mm | 6,5 mm | 12 mm | 2 mm |
| AR-M8 | 18 mm | 8,5 mm | 15 mm | 2 mm |

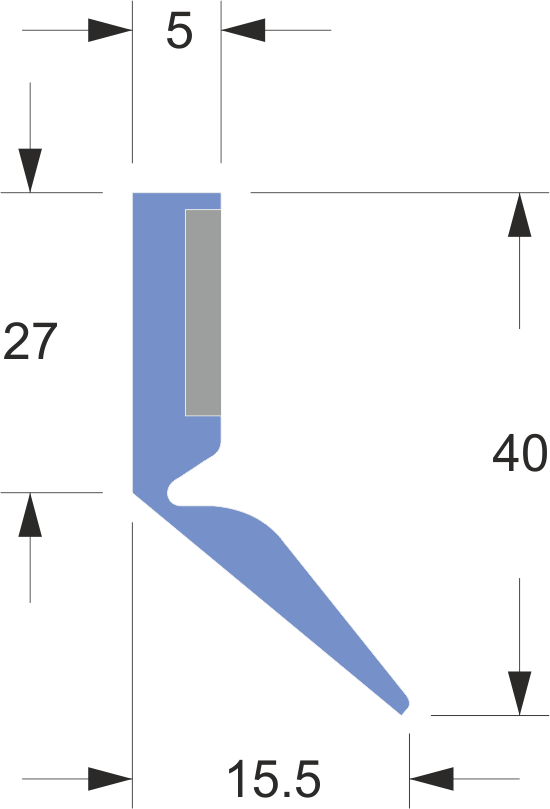

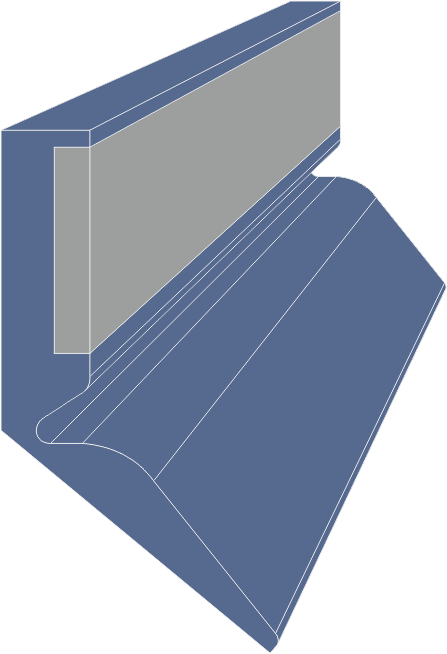

Limpia guías serie LMG
Limpia guías / Rascadores con gran capacidad de ajuste.
Disponible también en altura 30 mm.
Longitud 1.000 mm.

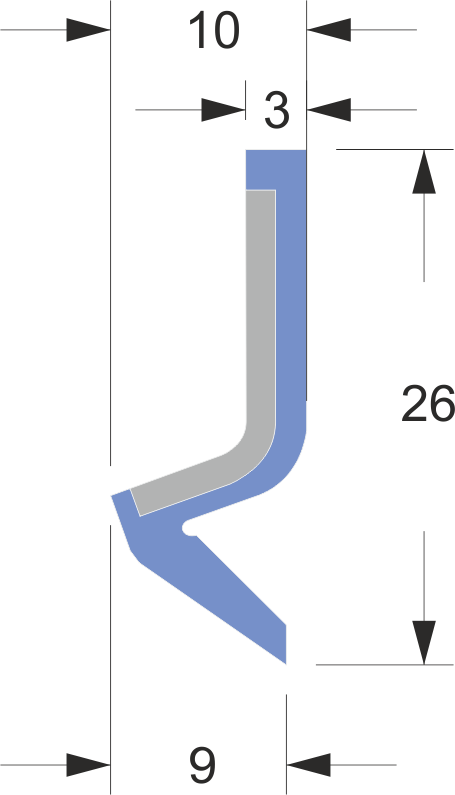

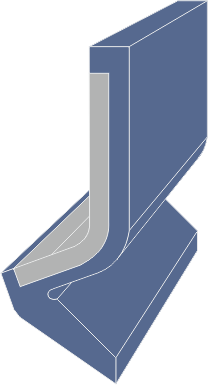

Limpia guías serie LMN
Gran capacidad de ajuste para puertas, ventanas y carenados.
Longitud 1.000 mm.

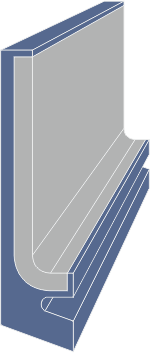

Limpia guías serie LMS
Limpia guías / Rascadores con gran capacidad de ajuste.
Suministro: Tiras de 300 mm.
