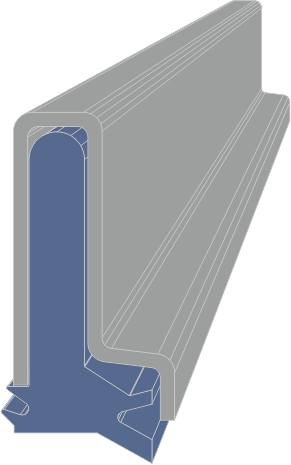

Limpia guías / Rascadores serie AB
Es la serie de limpia guías/rascadores más resistente. Fabricada en acero inoxidable y poliuretano de alta calidad. Especialmente indicada para condiciones de trabajo muy duras, dónde existan grandes cantidades de virutas y taladrinas.
- Con cierre hermético trasero para evitar entrada de aceites
- Perfilables y soldados bajo plano
Composición
Perfil acero inoxidable
Labio poliuretano con ángulos de unión termo-soldados
Propiedades labio poliuretano
Excelente resistencia a la abrasión, ácidos, aceites y taladrinas. Alta resistencia a la hidrólisis y microorganismos
Resistencia térmica continua de 100º C
Resistencia puntual de 135º C
Suministro
Perfilable soldado según plano
Montado en tiras de 1.000 y 2.000 mm
Suministro independiente

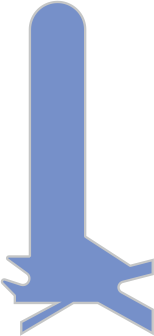

Labio rojo, negro o azul
Doble labio especial para guías hidrostáticas (ABH)
Perfil inoxidable

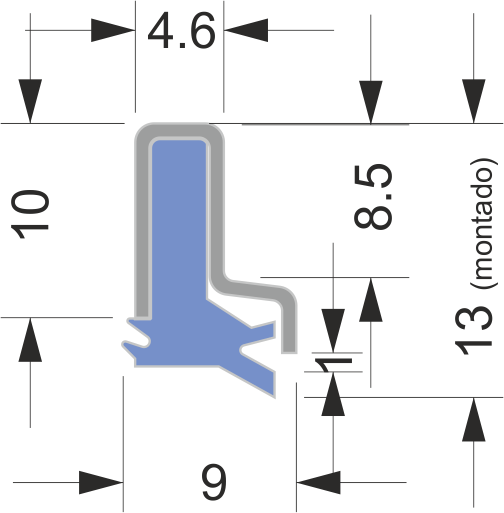

AB-5
AB-1

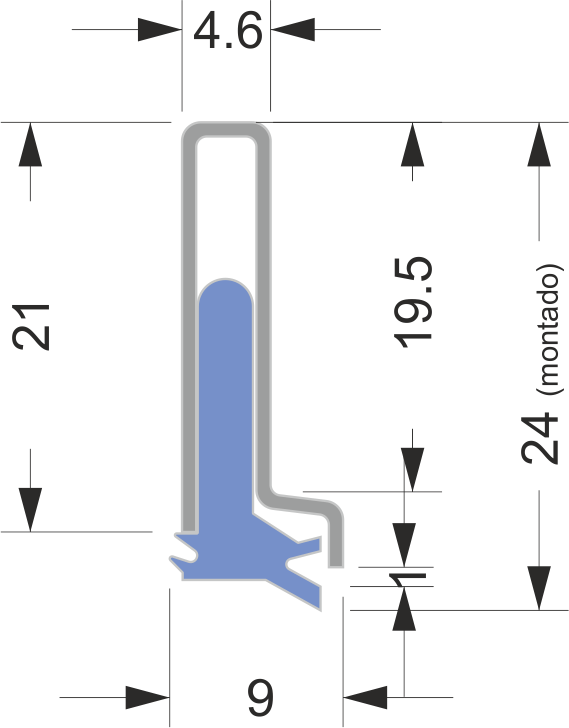

AB-3
ABH

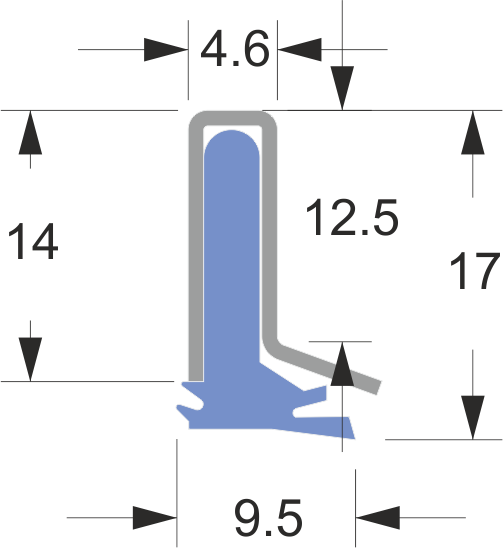

AB-0

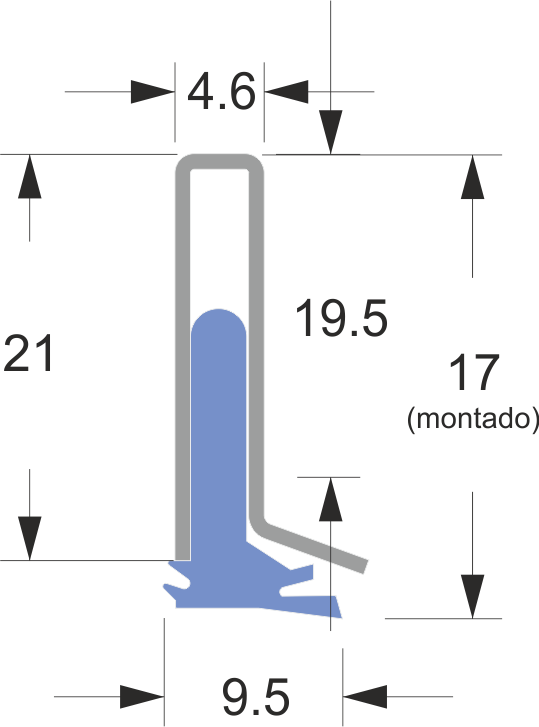

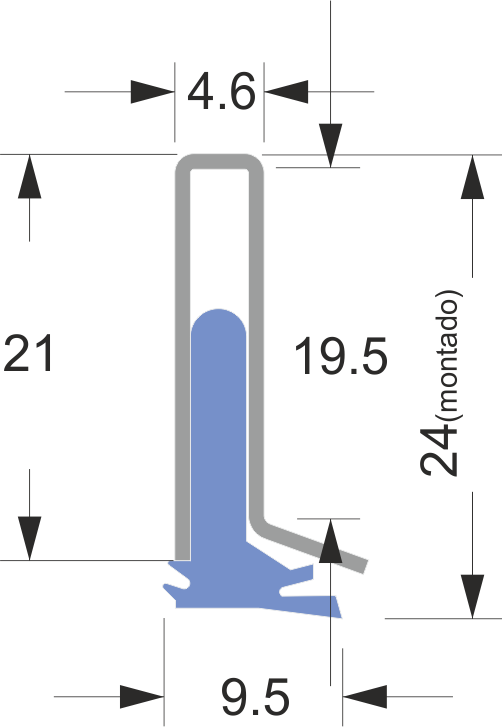

AB-2

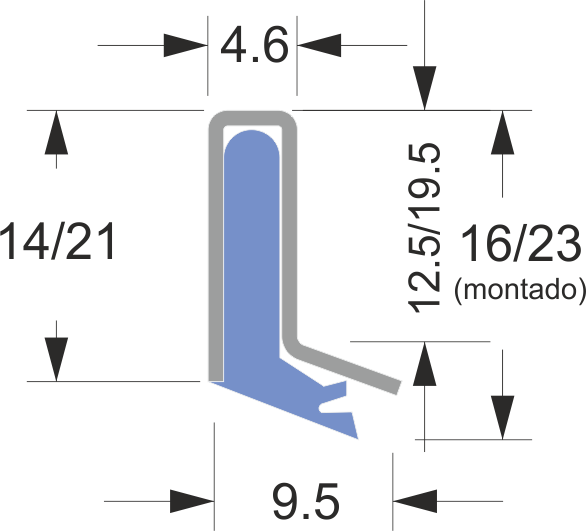

AB-R0 AB-R2
NOVEDAD
Scuder Way Wipers presenta sus nuevos poliuretanos color azul y rojo 88 shore,
para fabricar limpia guías con perfiles AB, con unas propiedades especiales.
Los poliuretanos de Scuder Way Wipers tienen mayor resistencia a la abrasión, aceites, taladrinas y soluciones alcalinas.

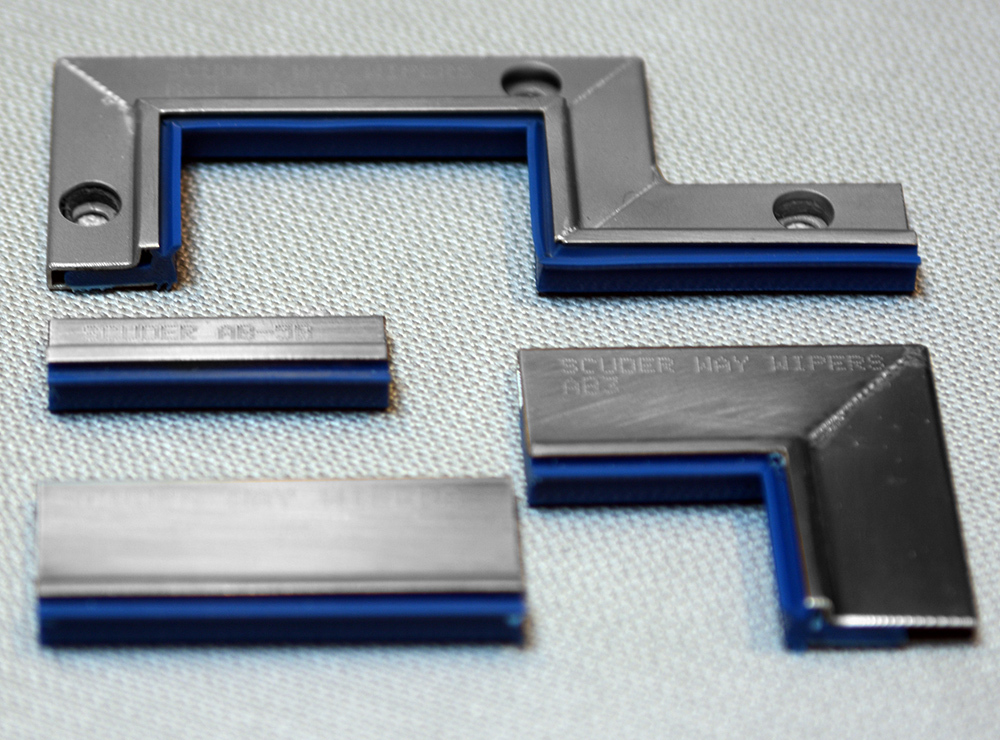

Limpia guías AB con poliuretano azul
Limpia guías AB con poliuretano rojo

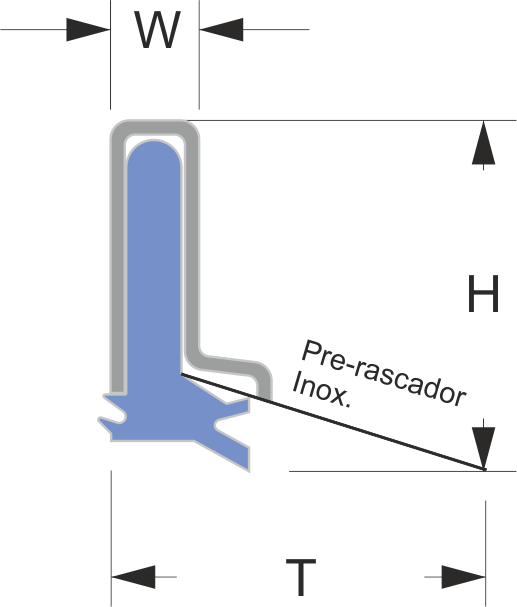

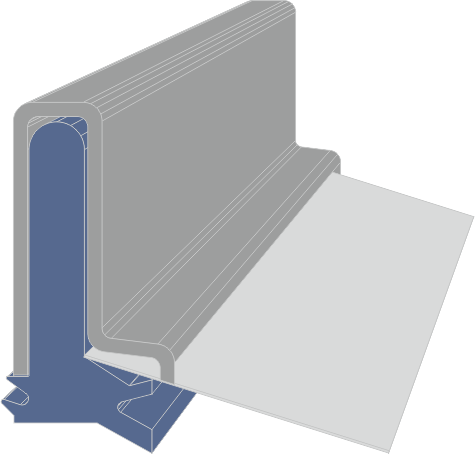

Limpia guías serie FAB
Mismas características que la serie AB, con pre-rascador de acero inoxidable especialmente indicado para zonas, con gran cantidad de viruta caliente.
| H | W | T | |
|---|---|---|---|
| FAB-1 | 18 mm | 4,6 mm | 21 mm |
| FAB-3 | 25 mm | 4,6 mm | 21 mm |
| FAB-5 | 14 mm | 4,6 mm | 21 mm |

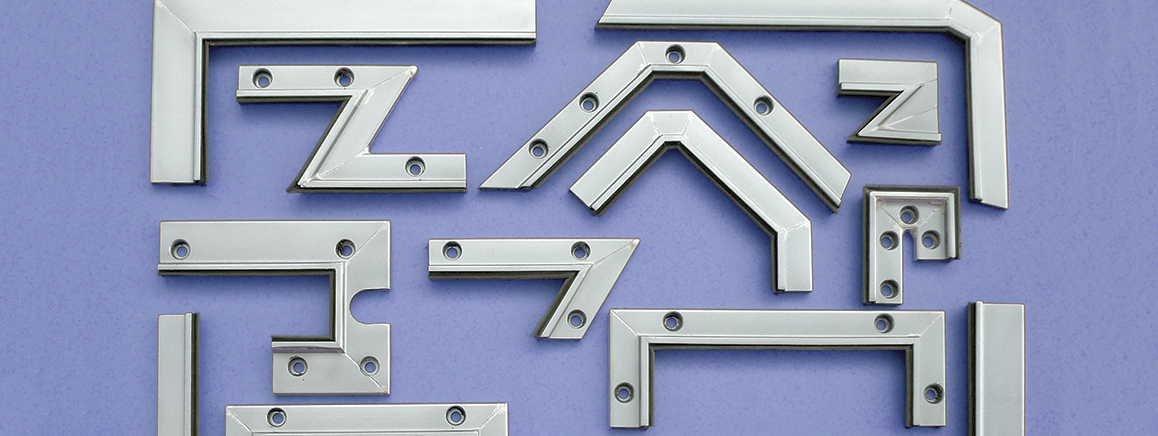

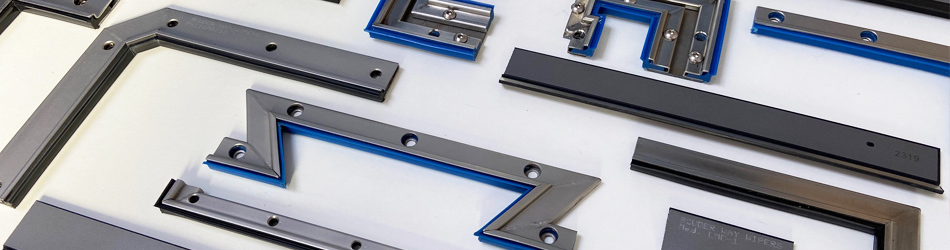

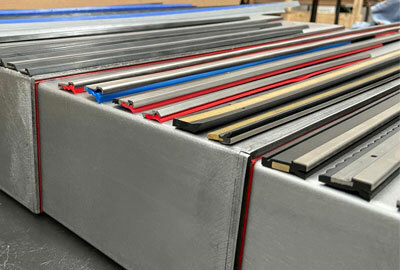

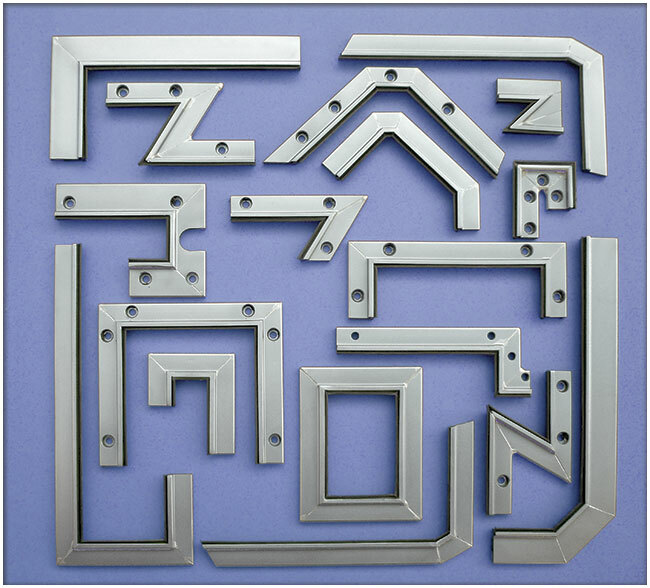

Ejemplos de limpia guías / rascadores con perfiles AB
La serie de limpia guías / rascadores AB está elaborada con soldadura de muy alta calidad y resistencia.
Fabricados con orificios de amarre y uniones de poliuretano termosoldado, a petición del cliente.
Disponible en dos tipos de acabados: acero inoxidable brillante y acero inoxidable satinado.
Con posibilidad de mezclar perfiles de diferentes alturas para adaptarse a cualquier tipo de guía.
Composición
Perfil acero inoxidable
Labio poliuretano con ángulos de unión termo-soldados
Propiedades labio poliuretano
Excelente resistencia a la abrasión, ácidos, aceites y taladrinas. Alta resistencia a la hidrólisis y microorganismos
Resistencia térmica continua de 100º C
Resistencia puntual de 135º C
Suministro
Perfilable soldado según plano
Montado en tiras de 1.000 y 2.000 mm
Suministro independiente
Labio rojo, negro o azul
Doble labio especial para guías hidrostáticas (ABH)
Perfil inoxidable

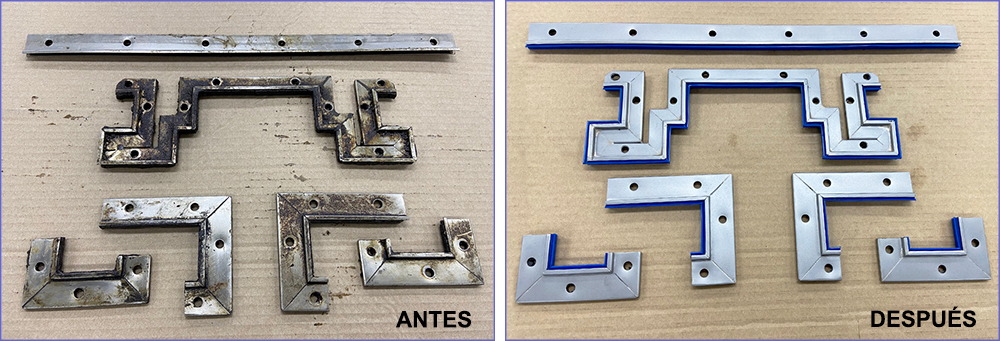

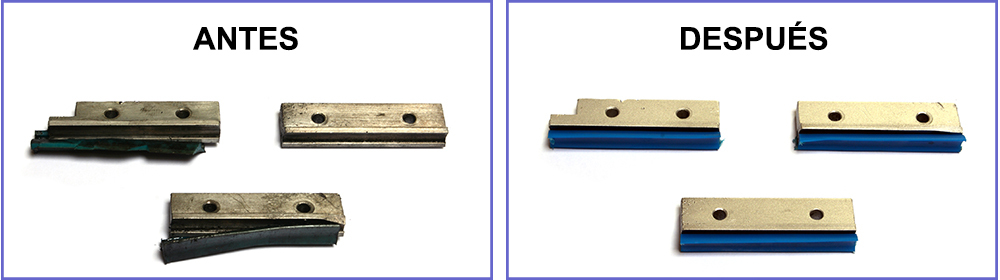

Reparación de limpia guías / rascadores serie AB
Reparamos toda la serie de limpia guías / rascadores AB, sustituyendo los labios de poliuretano y las zonas deterioradas de las piezas.

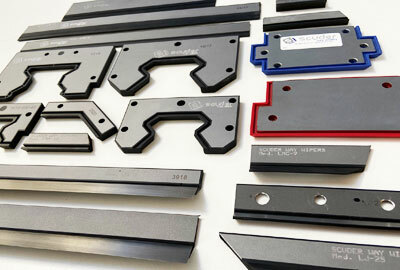

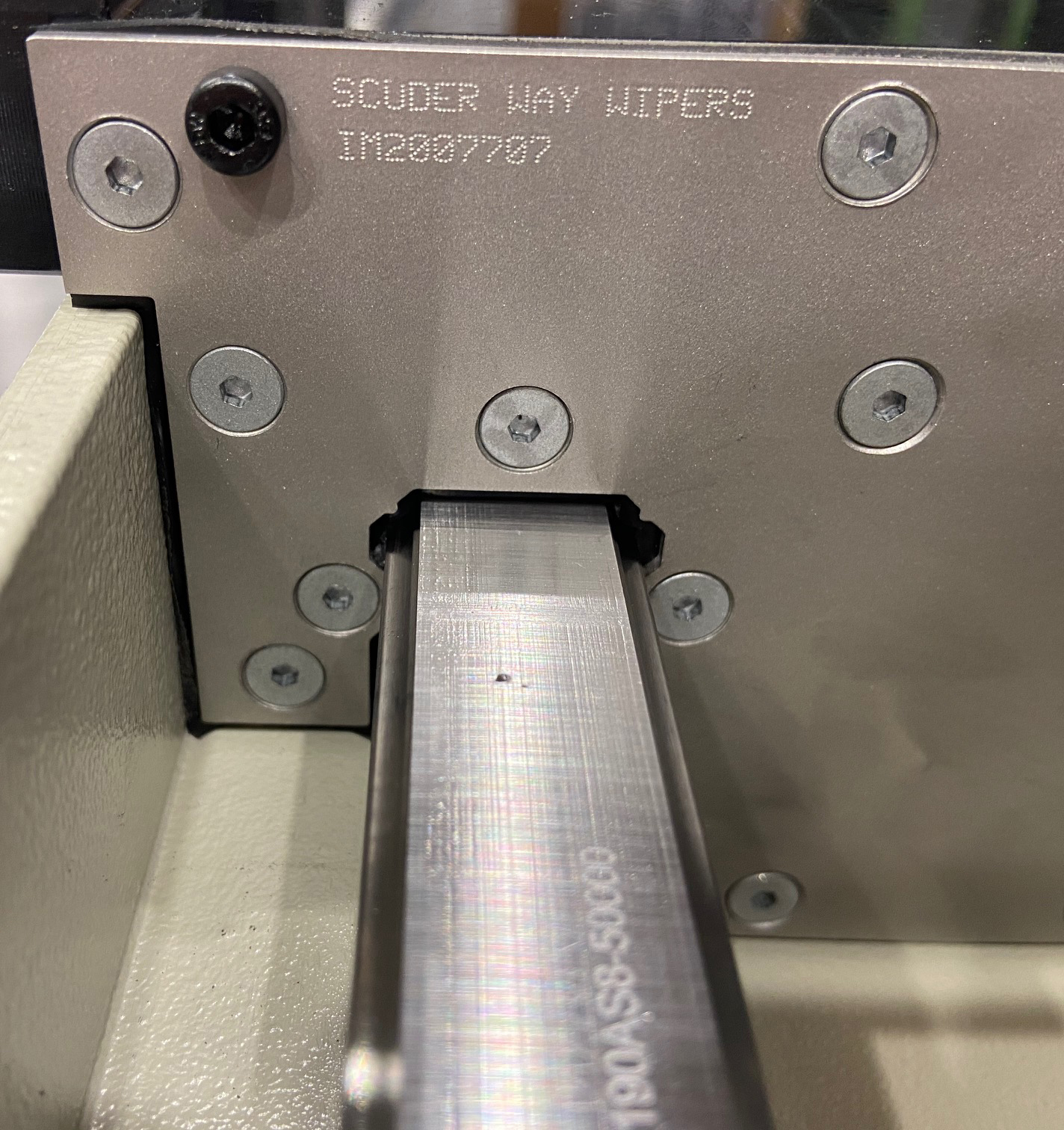

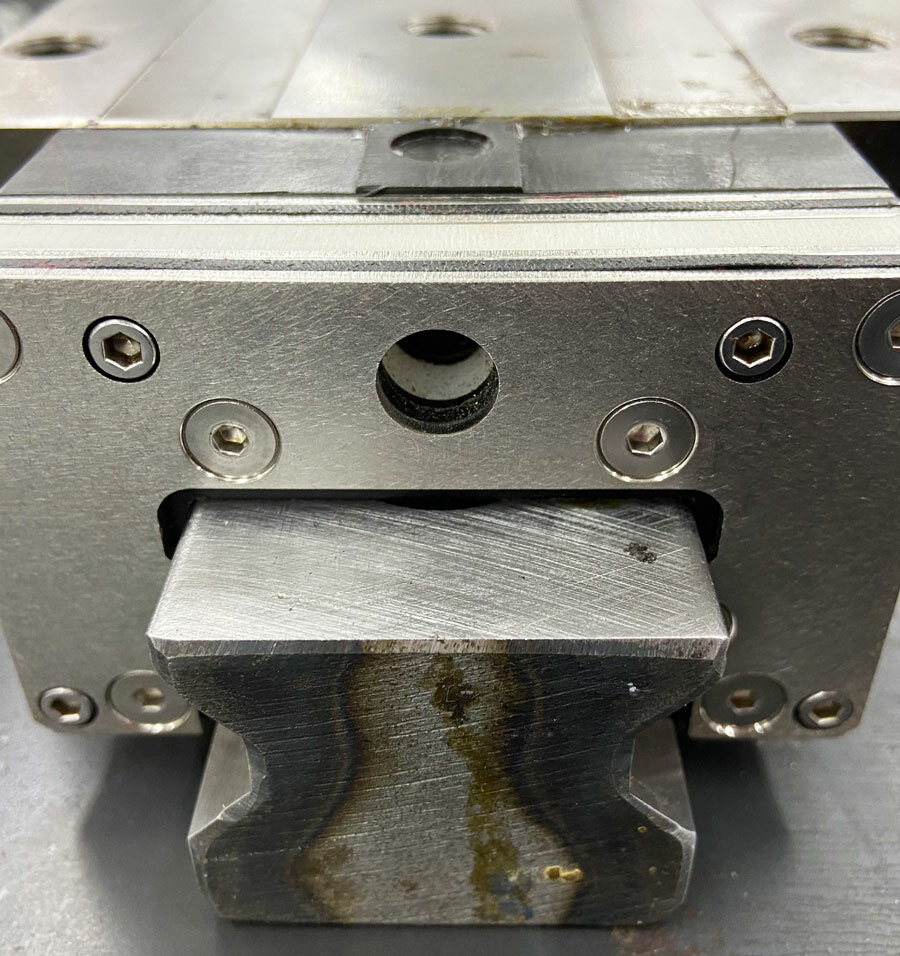

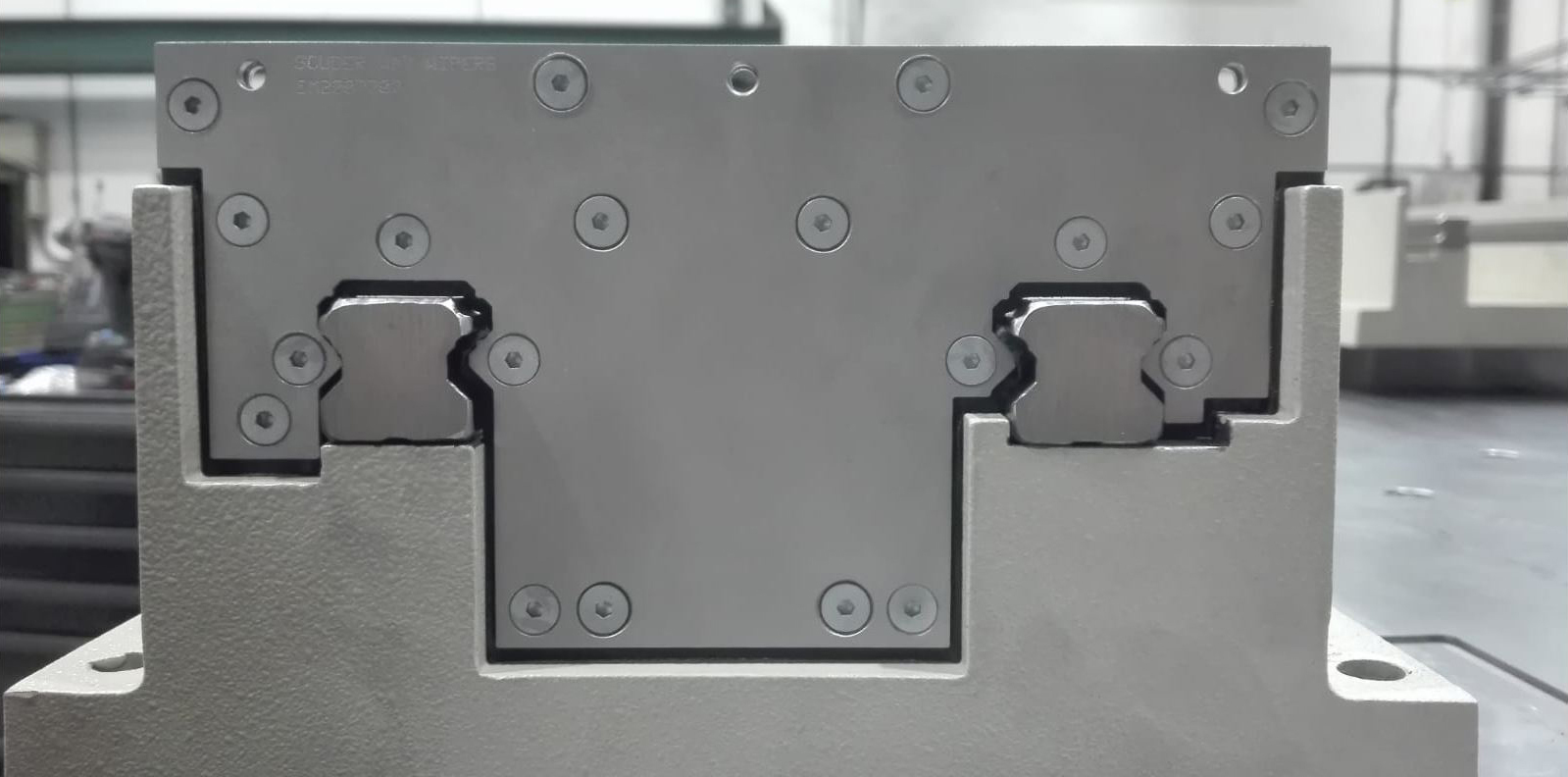

Limpia guías serie LS

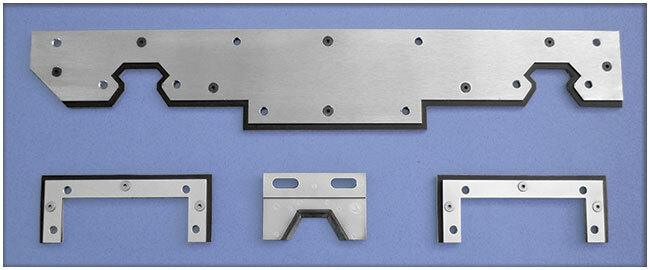

Limpia guías / Rascadores sándwich, compuesto por acero decapado o acero inoxidable cortado a láser y plancha de poliuretano especial de 2 o 3 mm. de espesor.
Resistente a la abrasión, taladrinas, aceites y elevadas temperaturas.
Pack ensamblado con tornillos avellanados.

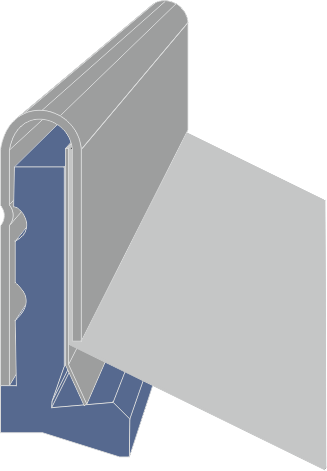

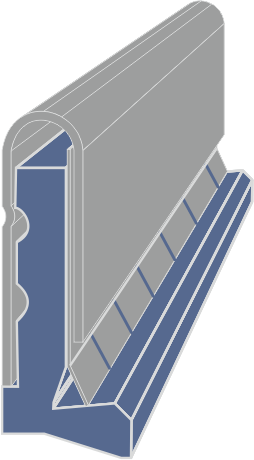

Limpia guías serie LMX
Limpia guías / Rascador envainado de acero inoxidable y NBR, buena resistencia y durabilidad, fácil de adaptar, gran resistencia a la abrasión, aceites, taladrinas, etc. Resistencia térmica continua 100º y puntual 135º. Perfilable sin soldar.
| H | S | W | T | U | Longitud | |
|---|---|---|---|---|---|---|
| LMX | 28 mm | 21,5 mm | 6 mm | 10 mm | – | 500 mm |
| LMX-F | 28 mm | 21,5 mm | 6 mm | 10 mm | 25 mm | 500 mm |

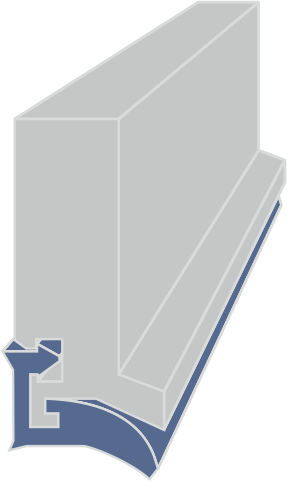

Limpia guías serie LA
Limpia guías / Rascador, compuesto de perfil de aluminio anodizado y labio de poliuretano de color azul dureza 85 de alta calidad.
Perfilable según plano mediante pasadores.
La serie de limpia guías / rascadores LA, tiene una variante con pre-rascador de inoxidable especial, para las zonas con exceso de viruta caliente (LA-F).
Se puede suministrar por separado el perfil de aluminio y el labio de poliuretano.

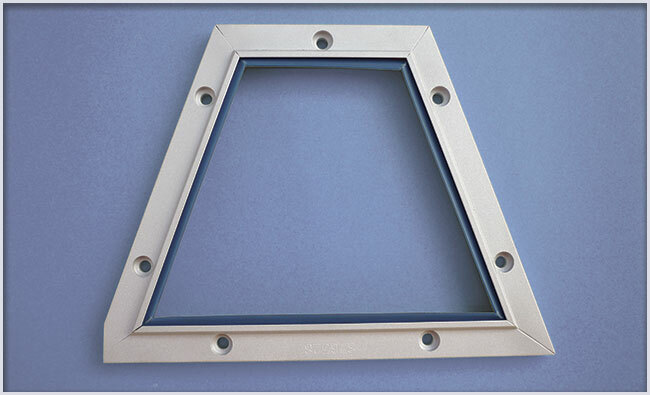

Ejemplo de pieza fabricada con perfil LA sobre plano con pasadores de unión.
|

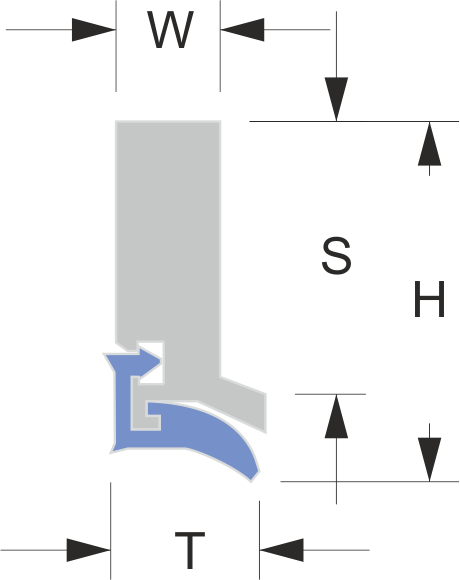

H |
S |
W |
T |
Longitud |
|
|---|---|---|---|---|---|
|
LA 18×4,5 |
18 mm | 14 mm | 4,5 mm | 7,5 mm | 1.000 mm |
|
LA 25×4,5 |
25 mm | 21 mm | 4,5 mm | 7,5 mm | 1.000 mm |
|
LA 18×7 |
18 mm | 14 mm | 7 mm | 10 mm | 1.000 mm |
|
LA-25×7 |
25 mm | 21 mm | 7 mm | 10 mm | 1.000 mm |
|
H |
W |
T |
Longitud |
|
|---|---|---|---|---|
|

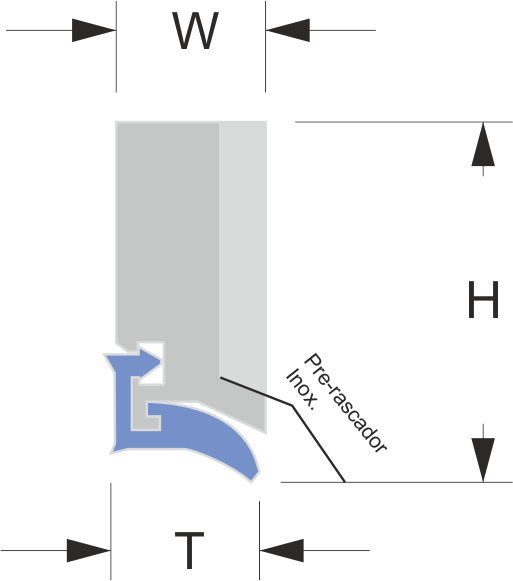

LA-F 18×7 |
18 mm | 10 mm | 15 mm | 1.000 mm |
|
LA-F 25×7 |
25 mm | 10 mm | 15 mm | 1.000 mm |
Reparación de limpia guías / rascadores serie LA
Reparamos la serie LA sustituyendo los labios de poliuretano azul y las zonas deterioradas del aluminio.

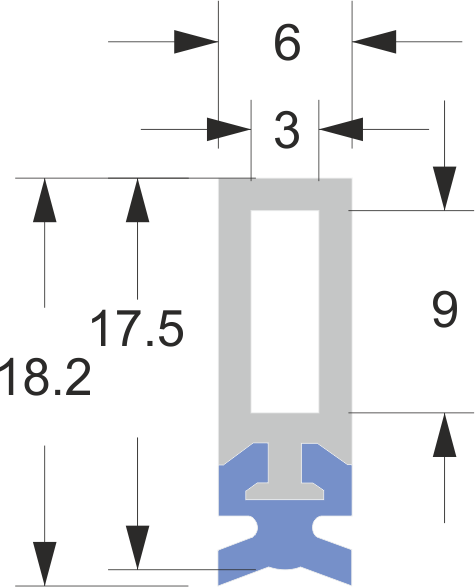

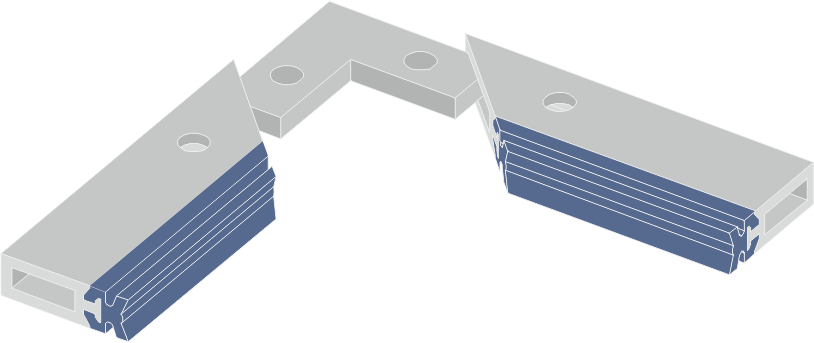

Limpia guías serie LAW-DL
Limpia guías / Rascador compuesto de perfil de aluminio anodizado y doble labio de NBR o FPM vulcanizado.
Diseñado para barrido en avance y retroceso con gran resistencia al desgaste, aceites, taladrinas y virutas.
Para máquinas de alta velocidad es recomendable la variante con labio FPM.
Perfilable con chapas de unión interiores.
Suministro según plano o en tiras de 1.000 mm.
